Взрывозащищенная трубная проводка

Взрывозащищенная трубная проводка применяется для защищенной прокладки силовых, сигнальных и управляющих кабелей в опасных производственных зонах. Она используется на нефтегазовых, химических и других промышленных объектах, где кабельная трасса должна выдерживать механические воздействия и соответствовать требованиям взрывозащиты.

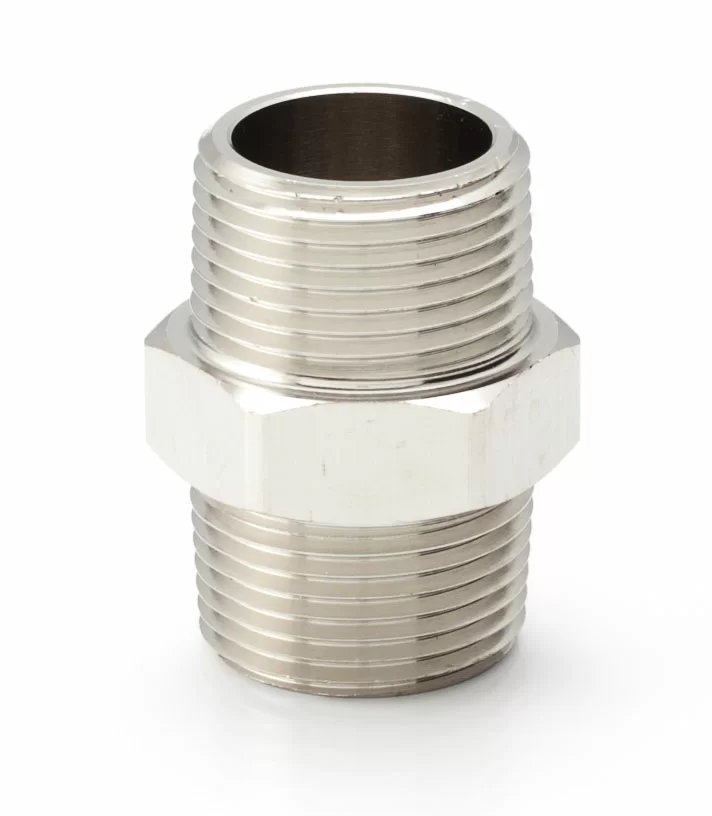

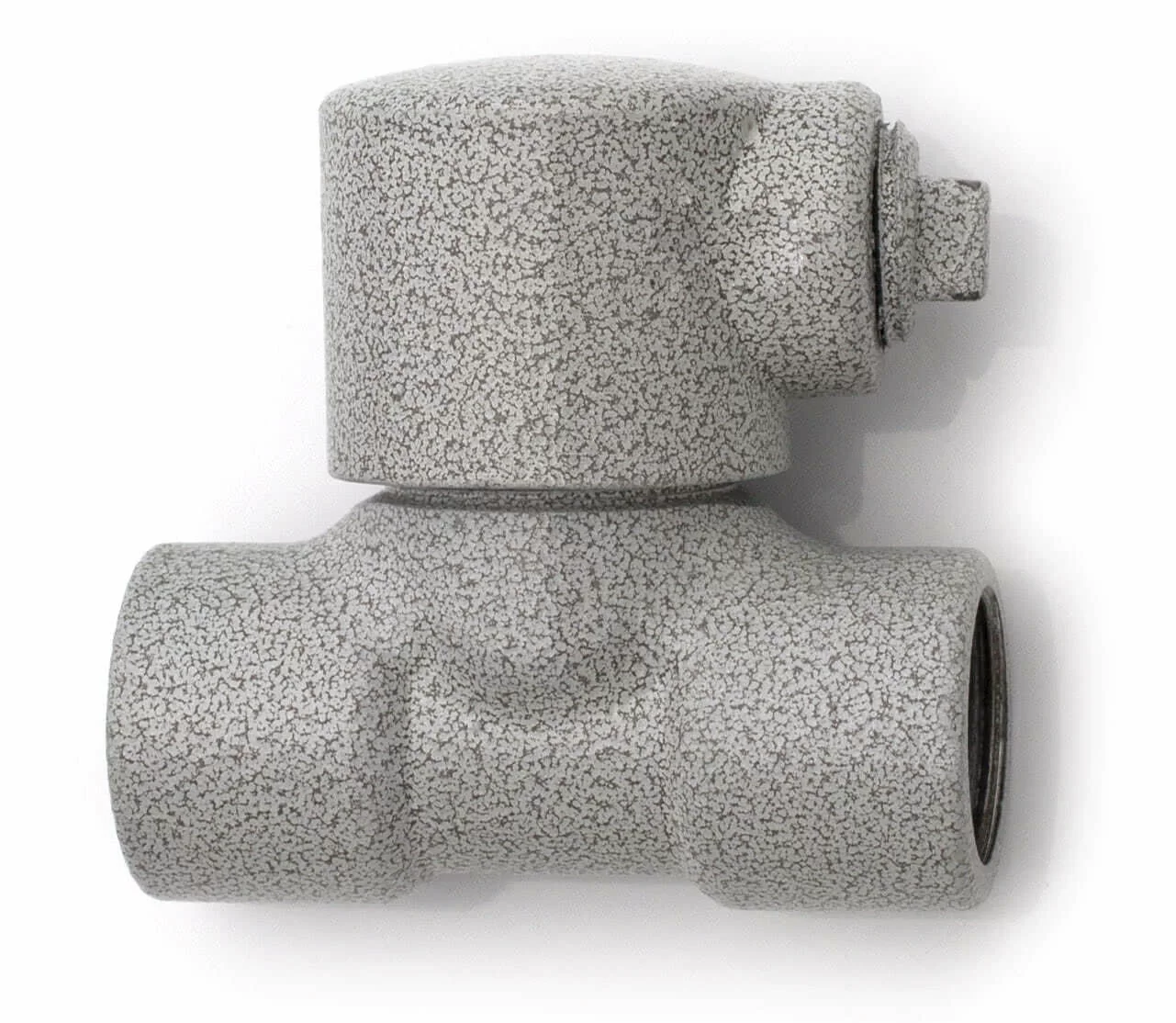

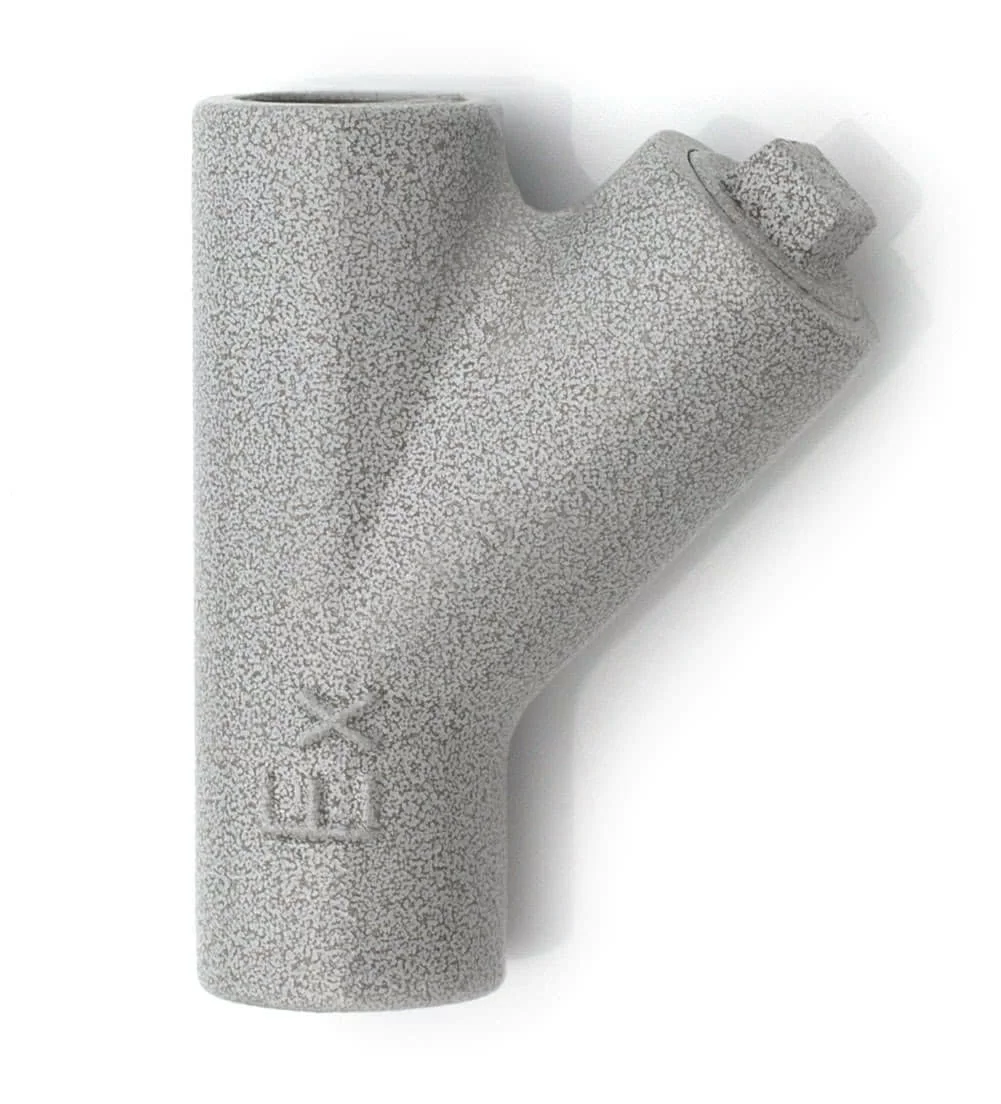

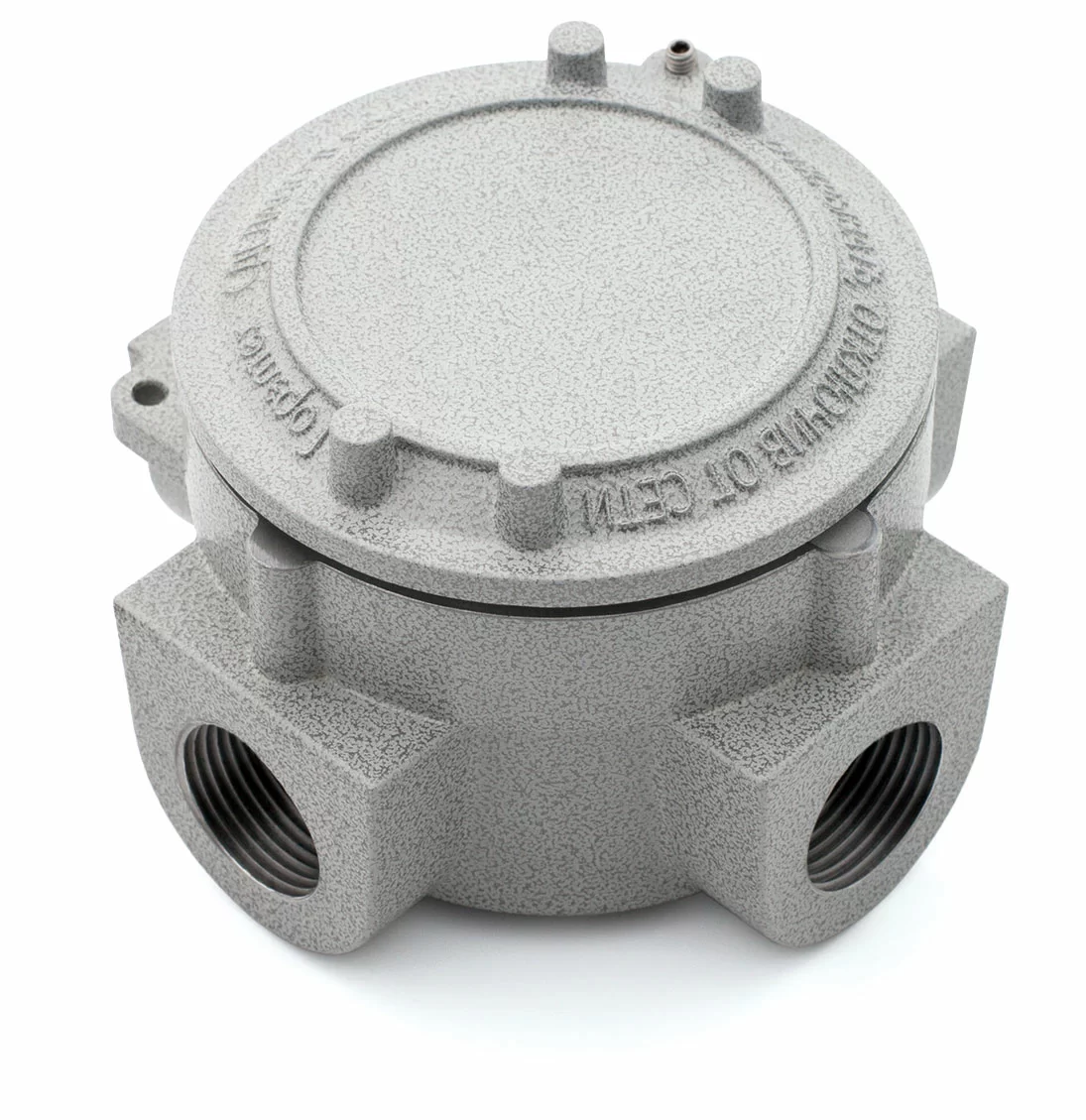

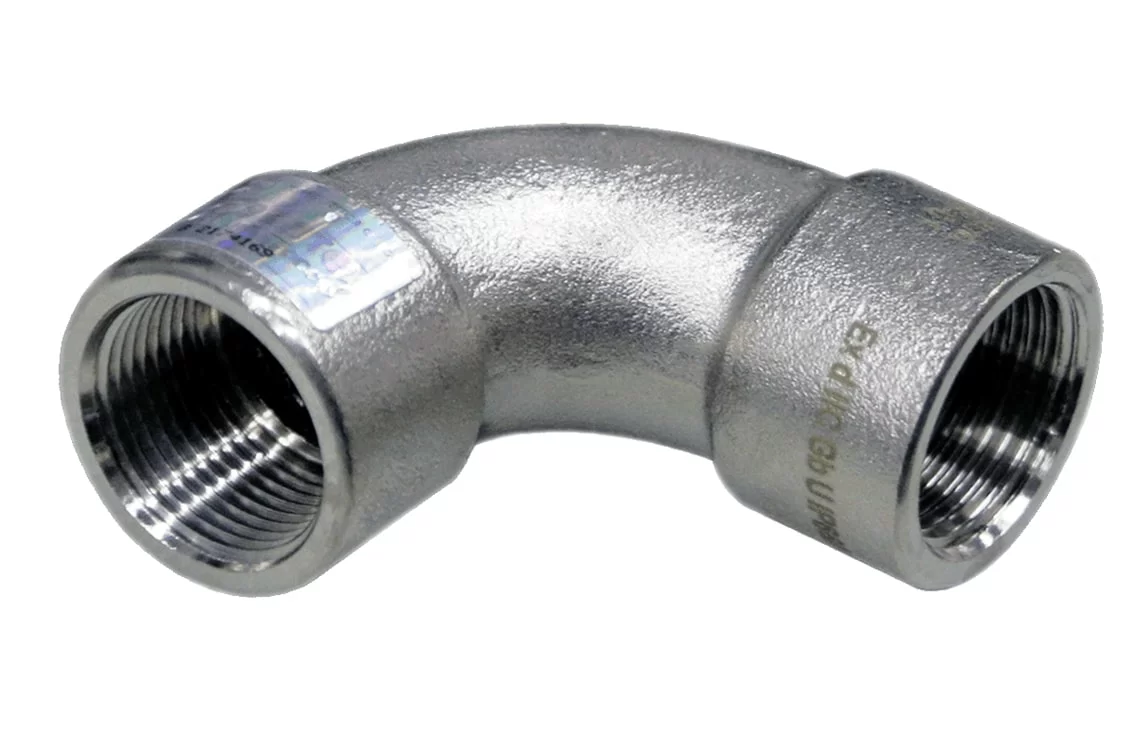

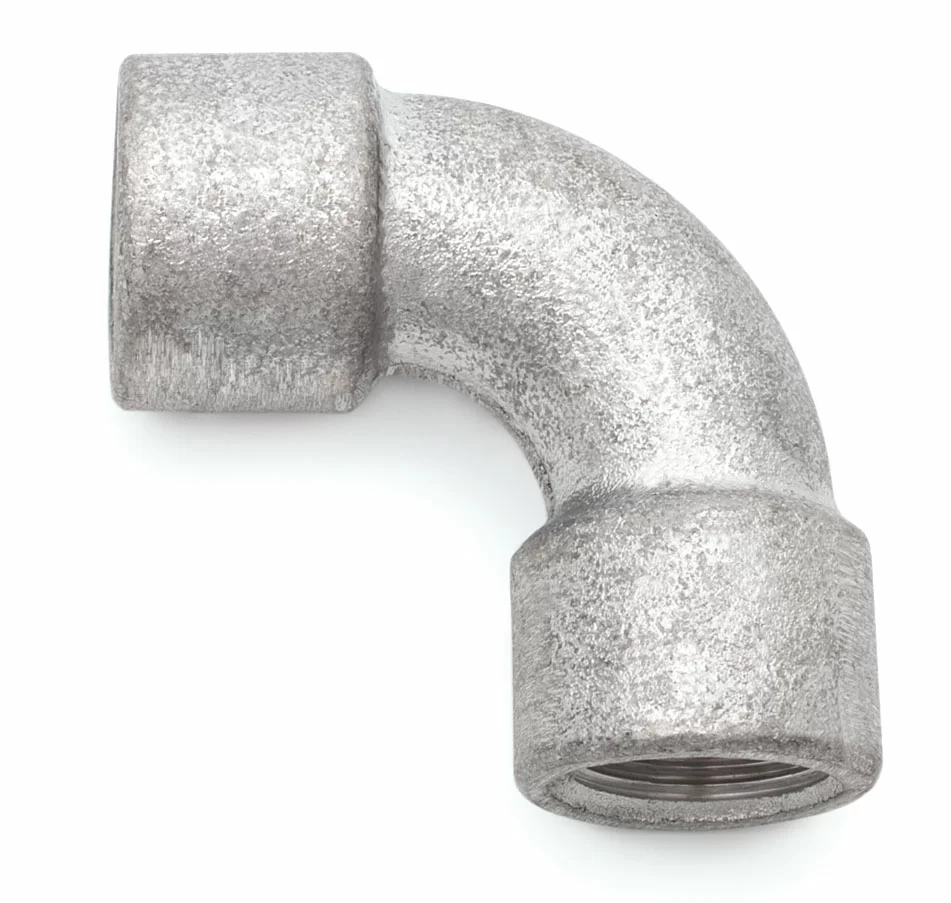

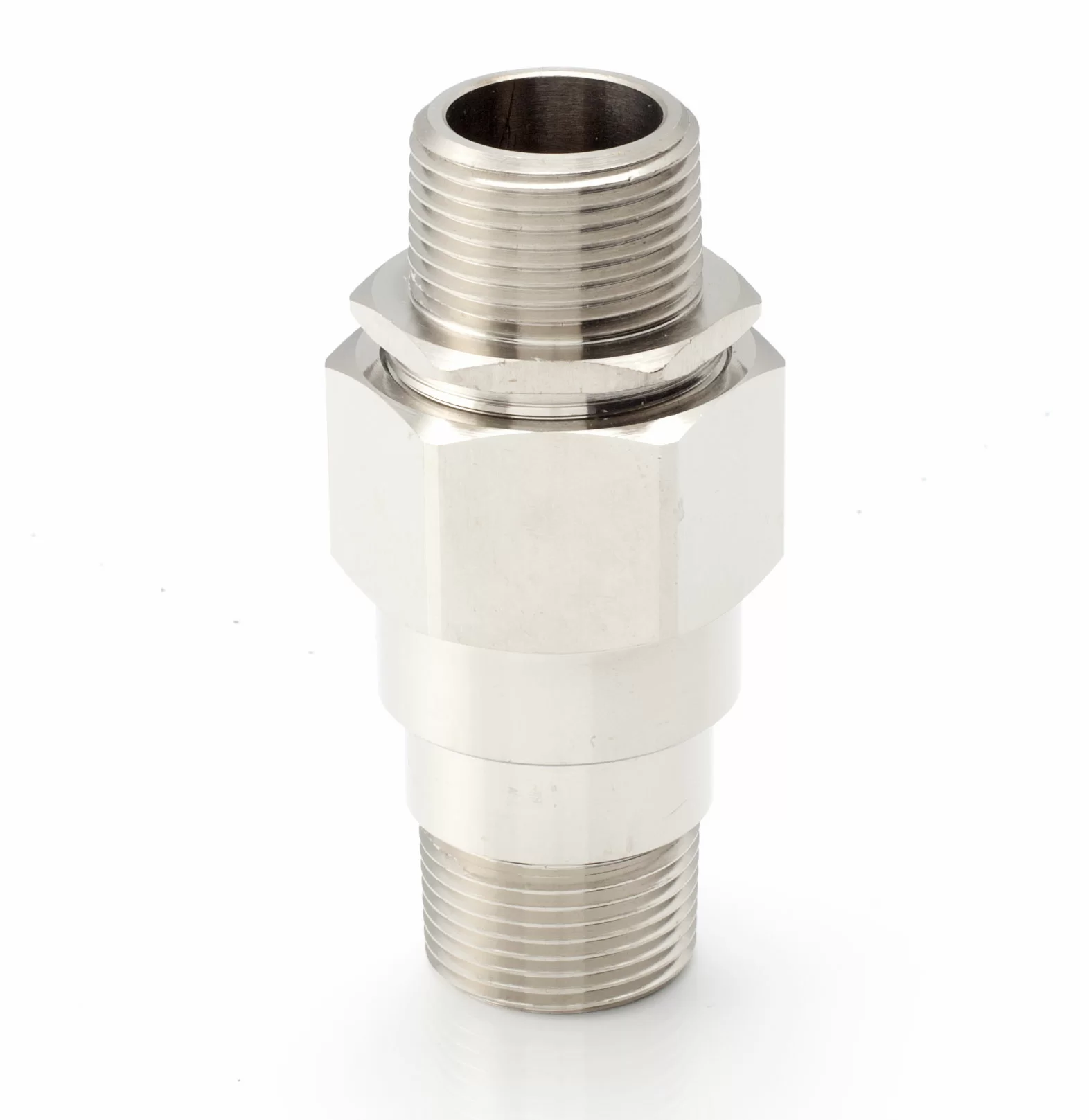

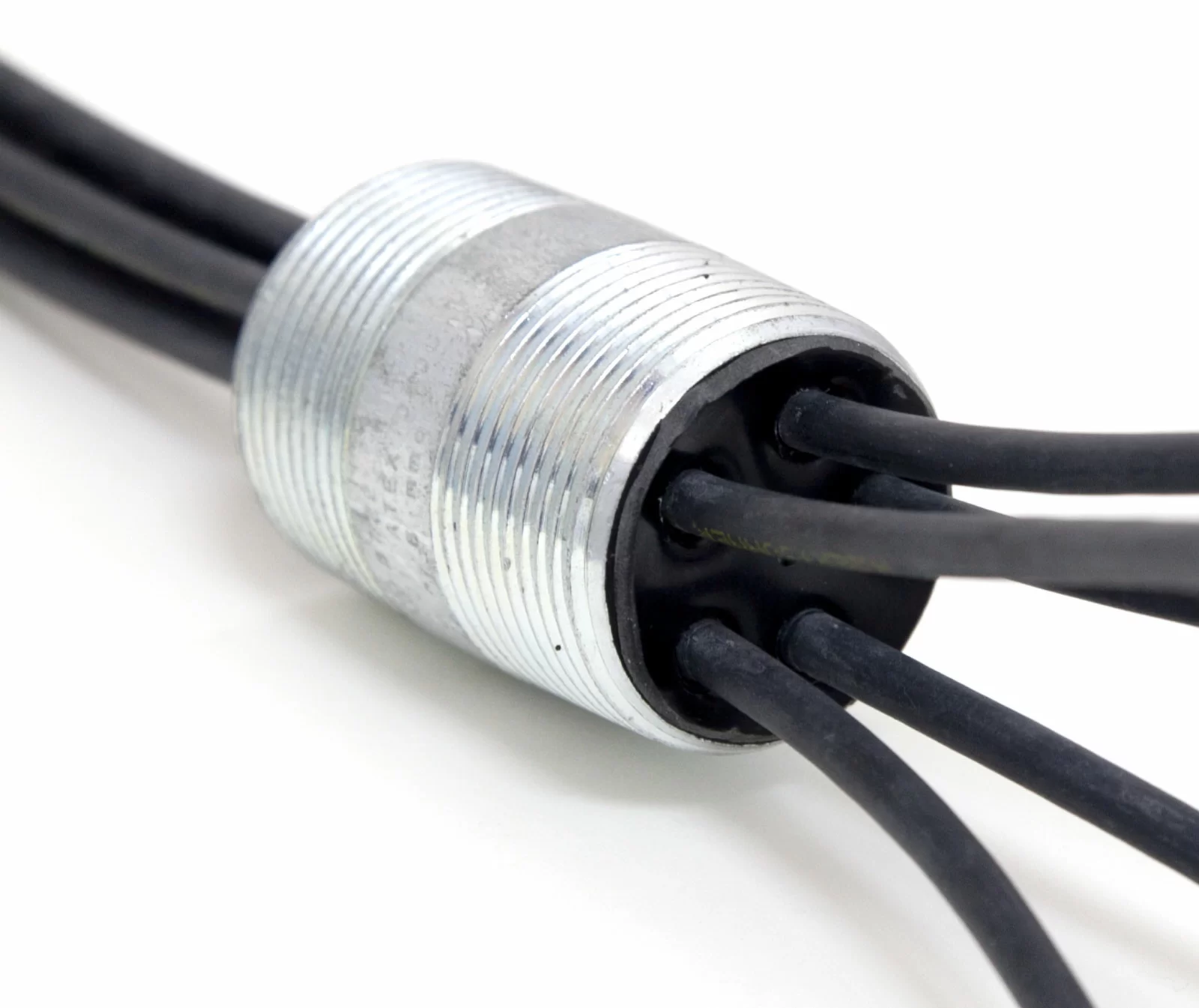

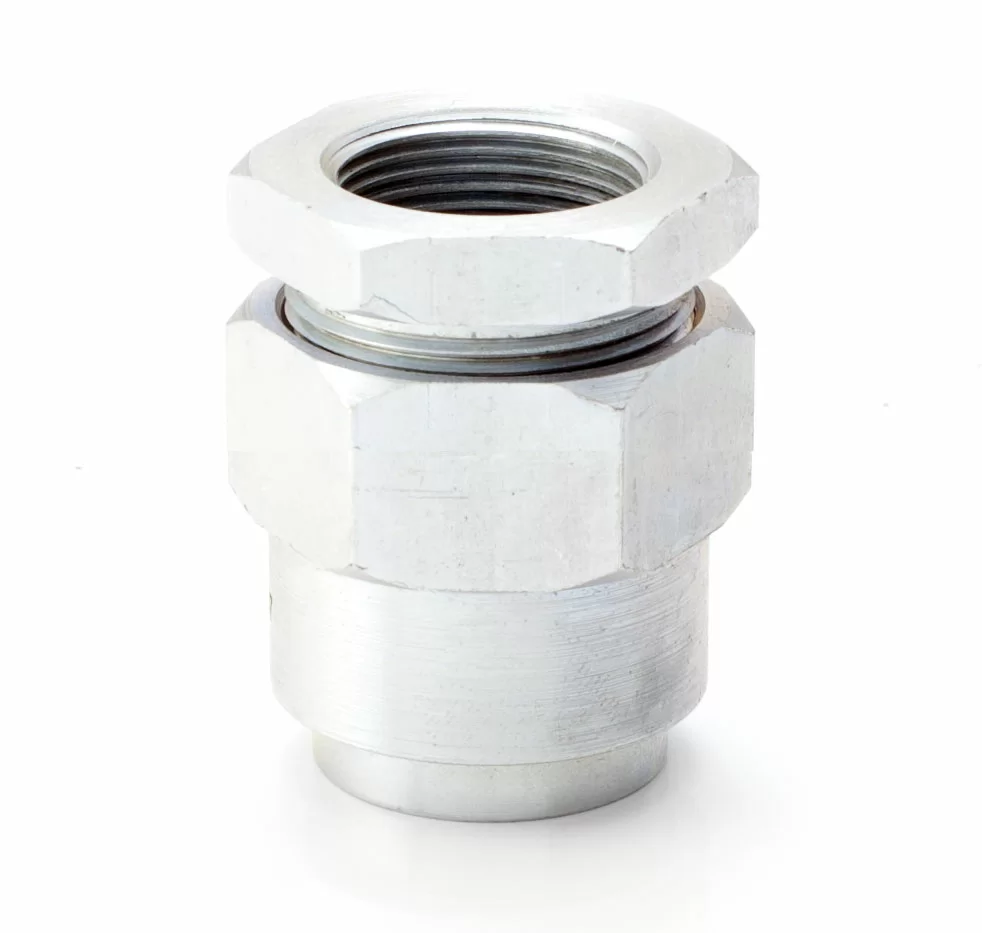

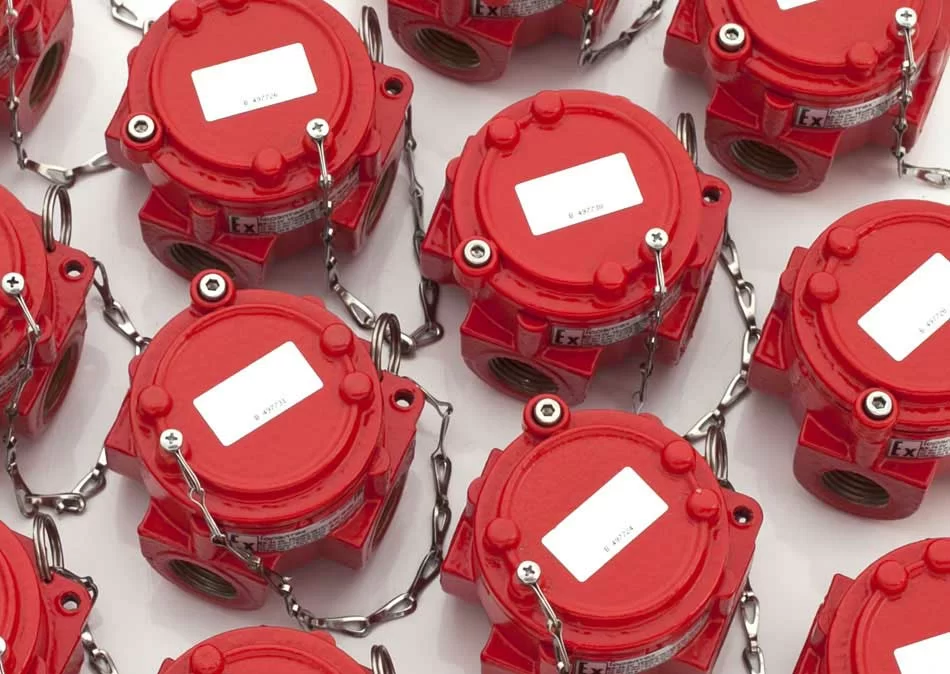

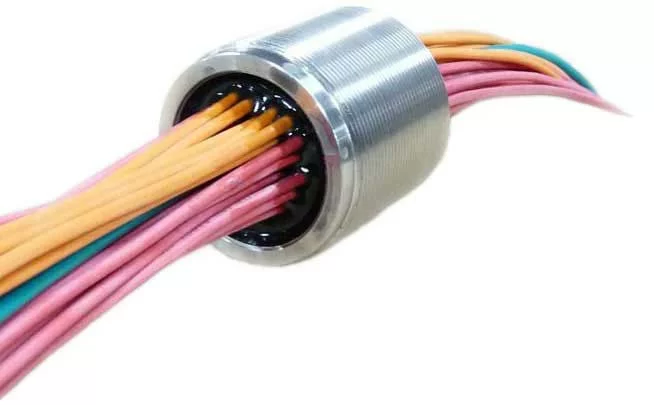

Система может включать трубы, фитинги, муфты, повороты, уплотнительные элементы и соединение с Ex-коробками или оболочками. При проектировании учитывают диаметр и количество кабелей, материал труб, конфигурацию трассы, температуру, коррозионную среду и требования к герметичности.

Надежность определяется не отдельной трубой, а всей собранной линией. Поэтому важно согласовать между собой все фитинги, вводы, коробки и способы уплотнения. Такой подход обеспечивает механическую защиту кабелей и соответствие кабельной проводки условиям конкретной взрывоопасной зоны.

Трубная проводка защищает кабель и формирует жёсткую трассу между оболочками, коробками и оборудованием. В промышленном монтаже заранее учитывают диаметр труб, заполняемость кабелями, количество поворотов и возможность последующей протяжки или замены проводников. Слишком большое число изгибов между протяжными точками резко усложняет монтаж и обслуживание.

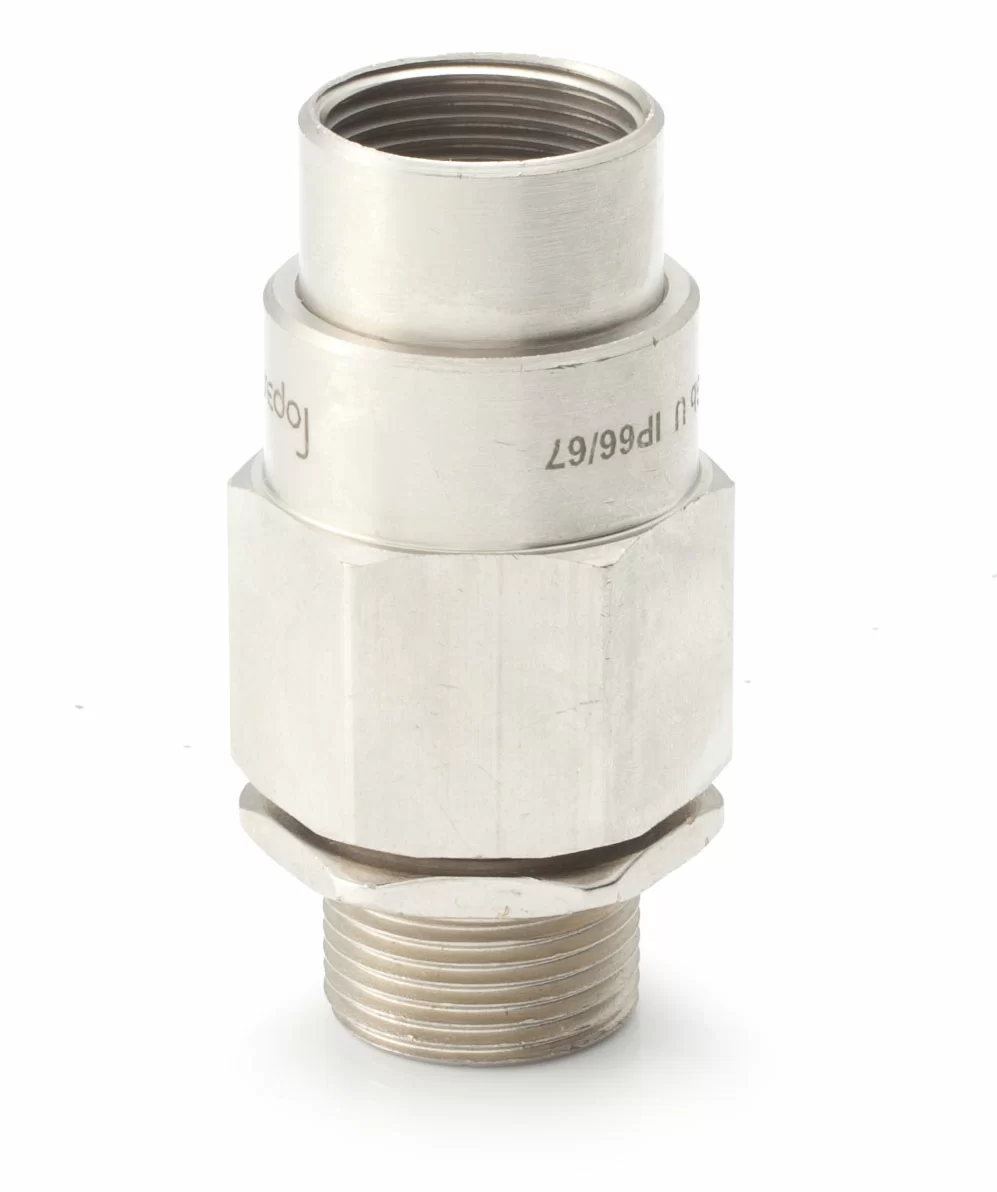

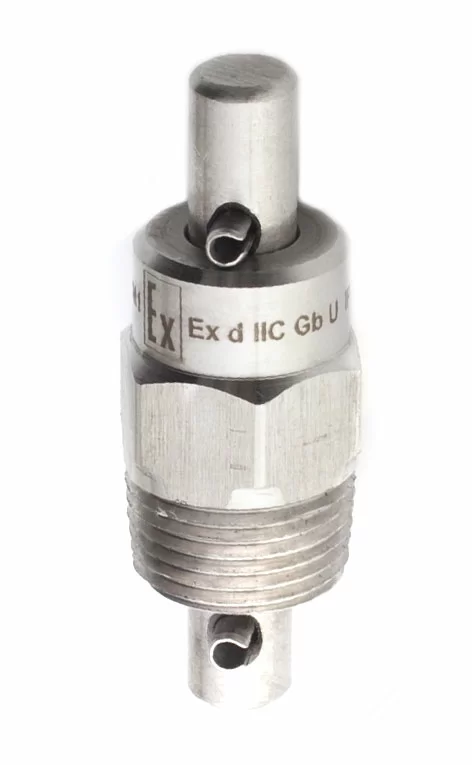

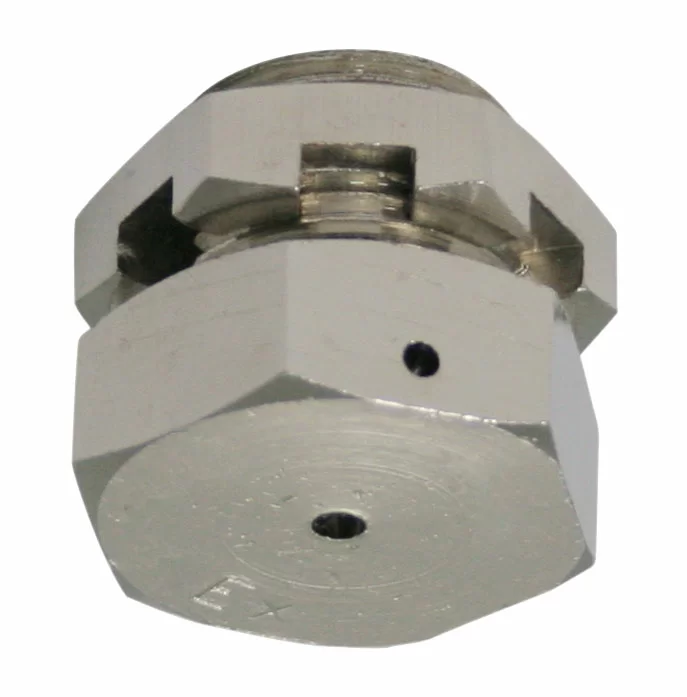

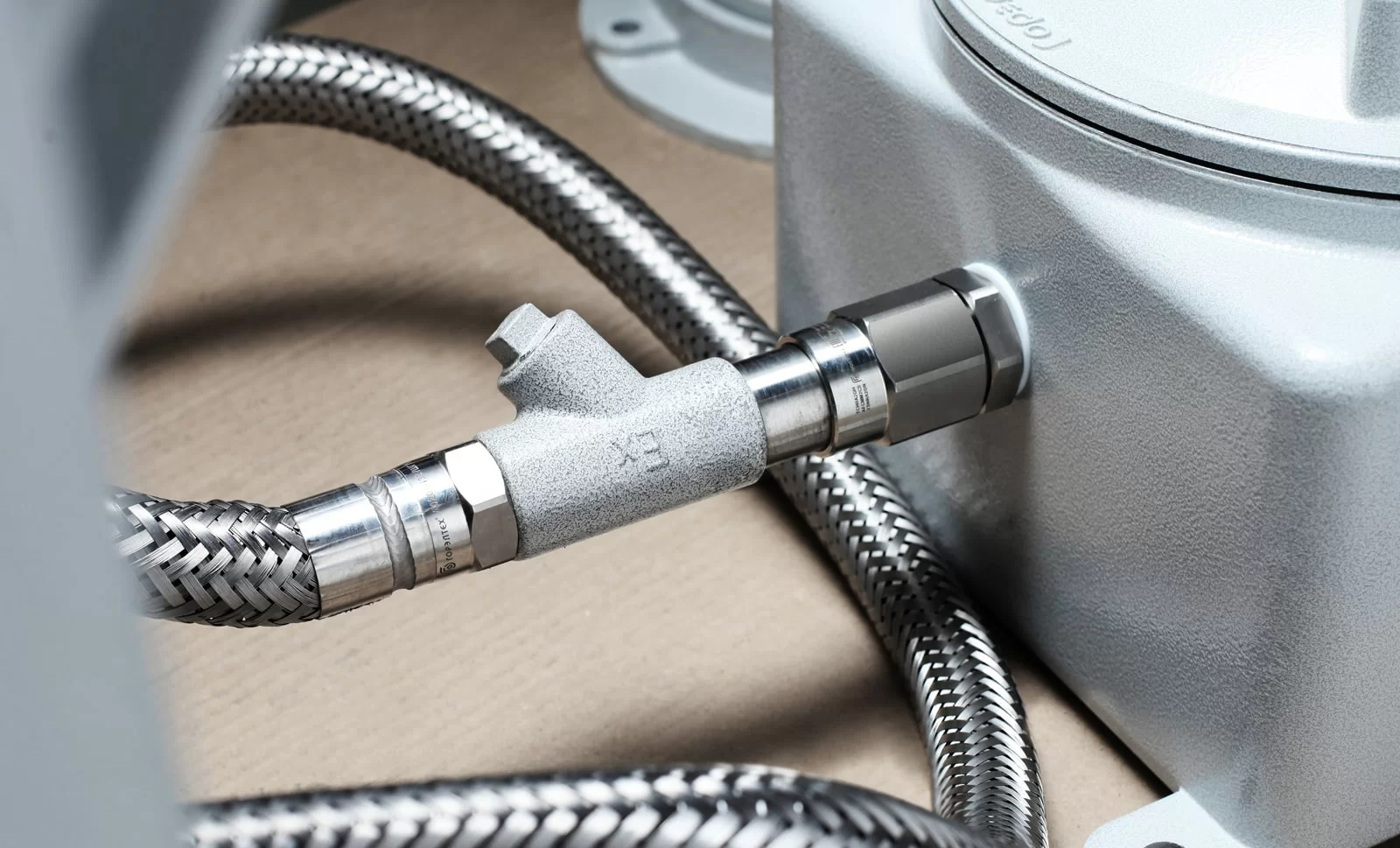

Во взрывоопасной зоне важны тип соединений, резьбы, уплотнительные элементы и фитинги, предусмотренные для конкретного способа взрывозащиты. На наружных трассах продумывают защиту от коррозии и конденсата, точки дренажа и механические крепления. Переходы на гибкие участки выполняют через совместимые соединители, а не случайные сантехнические фитинги.

Для спецификации нужны схема трассы, количество и диаметры кабелей, тип оборудования на концах, зона, материал и условия среды. По этим данным «ПромОбогрев» поможет подобрать трубы, фитинги, соединения и вводы как одну кабельную систему.
