Freezstop-25-8 комплект саморегулирующегося греющего кабеля

Секция нагревательная кабельная Freezstop-25-8 предназначена для защиты от замерзания бытовых трубопроводов, обеспечения их сохранности, качественной и надежной работы.

Область применения кабеля Freezstop-25-8:

• Обогрева водопровода, емкостей, сантехнической арматуры (кранов, вентилей и т.д.);
• Защиты от замерзания всех элементов кровельных систем;
• Обеспечения работоспособности системы организованного водостока в холодное время года.

Особенности кабеля Freezstop-25-8:

• Автоматически меняет тепловыделение в ответ на повышение или понижение температуры окружающей среды
• Может быть отрезан нужной длины, точно в соответствии с длиной обогреваемой зоны, без изменения характеристик
• Наружная оболочка кабеля изготовлена из материала, стойкого к воздействию ультрафиолетового излучения, атмосферным осадкам, перепадам температур
• Не перегревается и не перегорает даже при самопересечении
• Полный набор средств управления и вспомогательных принадлежностей
• Может поставляться в виде нагревательных секций марки ССБЭ с установочными проводами и полностью готовых к подключению
• Рабочее напряжение ~220–240 В (по заказу ~110–120 В)

Комплектация Freezstop-25-8:

• Секция нагревательная кабельная 1 шт.
• Распаечная коробка 1 шт.
• Инструкция по монтажу и эксплуатации 1 шт.
• Упаковочная коробка 1 шт.
• Паспорт 1 шт.

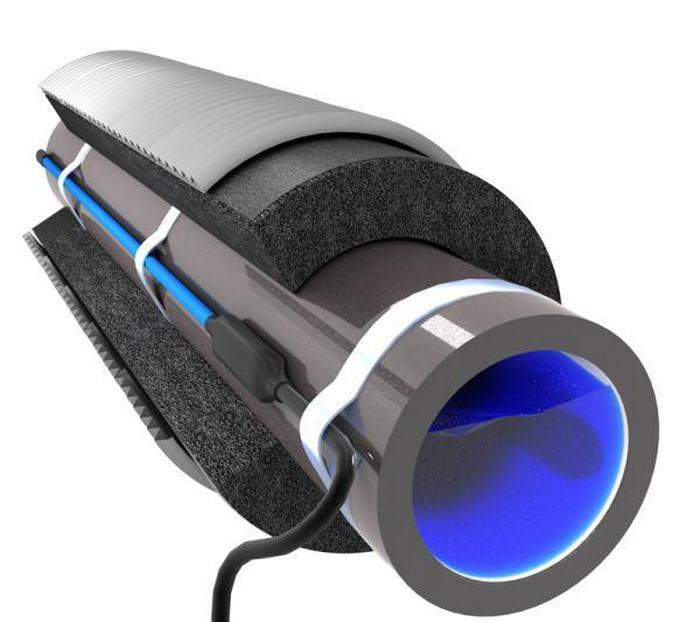

Конструкция кабеля Freezstop-25-8:

Конструкция нагревательной секции* представляет собой отрезок саморегулирующегося нагревательного кабеля, оснащенный трехметровым установочным проводом с одной стороны и концевой муфтой с другой. Саморегулирующийся кабель состоит из двух параллельных медных проводников, промежуток между которыми заполнен специальным полупроводящим составом (полупроводящая матрица), изменяющим свое сопротивление в зависимости от температуры обогреваемого объекта.

В целях электробезопасности и защиты матрица имеет изоляцию из термопластичного эластомера (ТПЭ), поверх которой наложена оплетка из луженой меди и оболочка из ТПЭ. Длина и мощность нагревательной секции выбирается, исходя из длины трубы и толщины теплоизоляции. Соединительная и концевая муфты изготовлены в заводских условиях, надежны и герметичны.

Принцип работы кабеля Freezstop: Freezstop-25-8

Выделение тепла происходит в полупроводящей матрице, сопротивление которой зависит от температуры поверхности, что обеспечивает эффект саморегулирования, при повышении температуры сопротивление матрицы возрастает, тепловыделение падает и наоборот. Электропитание осуществляется от сети напряжением 220–240 В и подводится с одного конца. В конце участка обогрева установлена концевая муфта.

Рекомендации по выбору кабеля Freezstop: Freezstop-25-8

При монтаже на трубопроводах длину нагревательной секции следует выбирать по таблице 1 (для металлических трубопроводов) и таблице 2 (для пластиковых трубопроводов).



* Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить
* Трубопровод обязательно должен быть теплоизолирован.
* В таблицах указана длина кабеля, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить кабель, в скобках приведен шаг укладки кабеля в метрах.



* Для тех диаметров труб, где значения расхода кабеля не указаны, необходимо использовать теплоизоляцию большей толщины.
* Расчет длин секций справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м•К).
