Raychem XPI-F-180 промышленный греющий кабель для трубопроводов и резервуаров

Raychem XPI-F-180 резистивный греющий кабель используется в системах, где требуется стабильное линейное тепловыделение и предсказуемая работа нагревательного контура производителя Raychem. Изделие подбирают по длине, мощности, температурному режиму и условиям монтажа.

Это греющие кабели последовательного типа с полимерной изоляцией, которые подходят для эксплуатации в нормальных и взрывоопасных зонах.

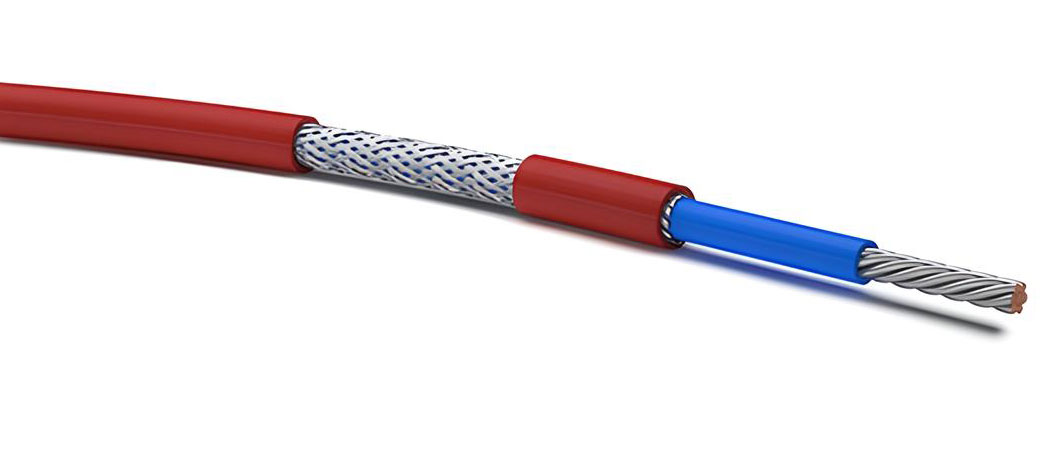

Конструкция

1. кабеля XPI-F-180 постоянной мощности XPI-F-180 Справочные данные о греющем кабеле XPI-F постоянной мощности XPI-F-180

Технические сведения

Кабели XPI-F — это экономичное решение для широкого диапазона задач обогрева, особенно в случаях, когда длина трубы превышает максимальную длину цепи для кабелей параллельного типа. Внутренняя изоляция имеет конструкцию типа сэндвич из ПТФЭ (политетрафторэтилена) и ПЭ, внешняя изоляция имеет гибридную конструкцию из ПЭ.

Использование ПТФЭ в конструкции помогает обеспечить простоту концевой заделки, устраняет внутреннее механическое напряжение, а также делает кабели XPI-F очень гибкими, безопасными и надежными. ПЭ создает хорошую химическую стойкость и превосходную механическую прочность.

Кабели XPI-F могут эксплуатироваться для температуры до 90°C (непрерывное воздействие) и 100°C (периодическое кратковременное воздействие), благодаря чему они полностью подходят в качестве греющего кабеля с полимерной изоляцией для магистральных трубопроводов и крупных резервуаров с ограниченными требованиями к температуре. Кабели XPI-F легко монтировать, на них нанесена метрическая разметка.

Промышленное назначение

Raychem XPI-F-180 применяют в промышленных системах, где требуется заранее рассчитанное и стабильное тепловыделение на трубопроводах, резервуарах, технологическом оборудовании или наружных конструкциях.

Где применяется

• технологические и наружные трубопроводы с теплоизоляцией
• резервуары, ёмкости, аппараты, насосные узлы и запорная арматура
• производственные площадки, склады, водоочистные сооружения и инженерные коммуникации
• нефтехимические, химические и энергетические объекты — при выборе исполнения, соответствующего среде и требованиям проекта

Параметры для проектирования и подбора

• рассчитать теплопотери объекта и подобрать суммарную мощность, длину секции и рабочее напряжение
• учесть, что резистивный контур обычно нельзя произвольно укорачивать, пересекать и укладывать без расчётного шага
• проверить температуру поддержания, максимальную температуру воздействия и совместимость с теплоизоляцией
• выбрать тип наружной оболочки с учётом влаги, УФ, химически агрессивных сред и механических нагрузок
• проверить наличие экрана/оплётки, требования к заземлению, автоматической защите и УЗО
• для взрывоопасных зон сверить маркировку взрывозащиты, температурный класс и допустимые монтажные комплекты
• заранее согласовать максимальную длину линии, пусковые токи, шкаф управления, датчики и алгоритм регулирования

Сопутствующие компоненты для системы электрообогрева

Для работы изделия в составе системы электрообогрева обычно требуются дополнительные компоненты. Они подбираются по проекту и не входят в комплект поставки данного товара, если иное прямо не указано в его комплектации.

• крепёжная и алюминиевая лента, бандажи или монтажные элементы под конкретную поверхность
• соединительные и концевые комплекты, кабельные вводы, коробки и маркировка трассы
• терморегулятор или контроллер, шкаф управления, автоматы защиты и контакторы
• теплоизоляция, защитное покрытие и документация для монтажа/пусконаладки

Инженерные требования к системе

Для резистивных систем определяют расчётную длину, сопротивление, линейную или удельную мощность и условия отвода тепла. Секционирование, управление и защита выполняются по проекту; дополнительно учитывают допустимые температуры, длину питающих цепей и требования к монтажу на конкретном оборудовании.
