Внутренний обогрев трубопроводов на промышленных и коммунальных объектах

Внутренний обогрев трубопроводов применяется в ситуациях, когда наружный монтаж греющего кабеля невозможен, затруднён или требует чрезмерного объёма строительных работ. Такой способ используется на промышленных, коммунальных, сельскохозяйственных и инфраструктурных объектах для защиты труб от промерзания, восстановления проблемных участков и модернизации уже действующих инженерных сетей.

Главное отличие внутреннего обогрева — кабель устанавливается непосредственно внутрь трубопровода через герметичный ввод. За счёт контакта с внутренней средой тепло передаётся более эффективно, а сама система может быть смонтирована без вскрытия всей трассы, демонтажа теплоизоляции или земляных работ по всей длине трубопровода. Это особенно актуально для подземных коммуникаций, участков в труднодоступных местах, реконструируемых линий и труб, где проблемная зона известна заранее.

При этом внутренний монтаж требует более внимательного подбора оборудования. Кабель и ввод должны соответствовать условиям эксплуатации: типу транспортируемой среды, температуре, давлению, диаметру трубы, материалу трубопровода и требованиям к герметичности. Для водопроводных линий важно применять кабель и комплектующие, допустимые для контакта с соответствующей средой. Для технических жидкостей дополнительно учитывается химическая стойкость оболочки.

Внутренний обогрев применяют не везде. Он особенно полезен на коротких и средних участках, где наружный доступ ограничен, а также на локальных проблемных зонах: вводах в здания, переходах через фундаменты, подземных участках, трубах с нарушенной теплоизоляцией, участках с малой глубиной заложения, линиях от насосных станций и водозаборных узлов. Для длинных промышленных трасс чаще рассматривают наружный обогрев или комбинированное решение.

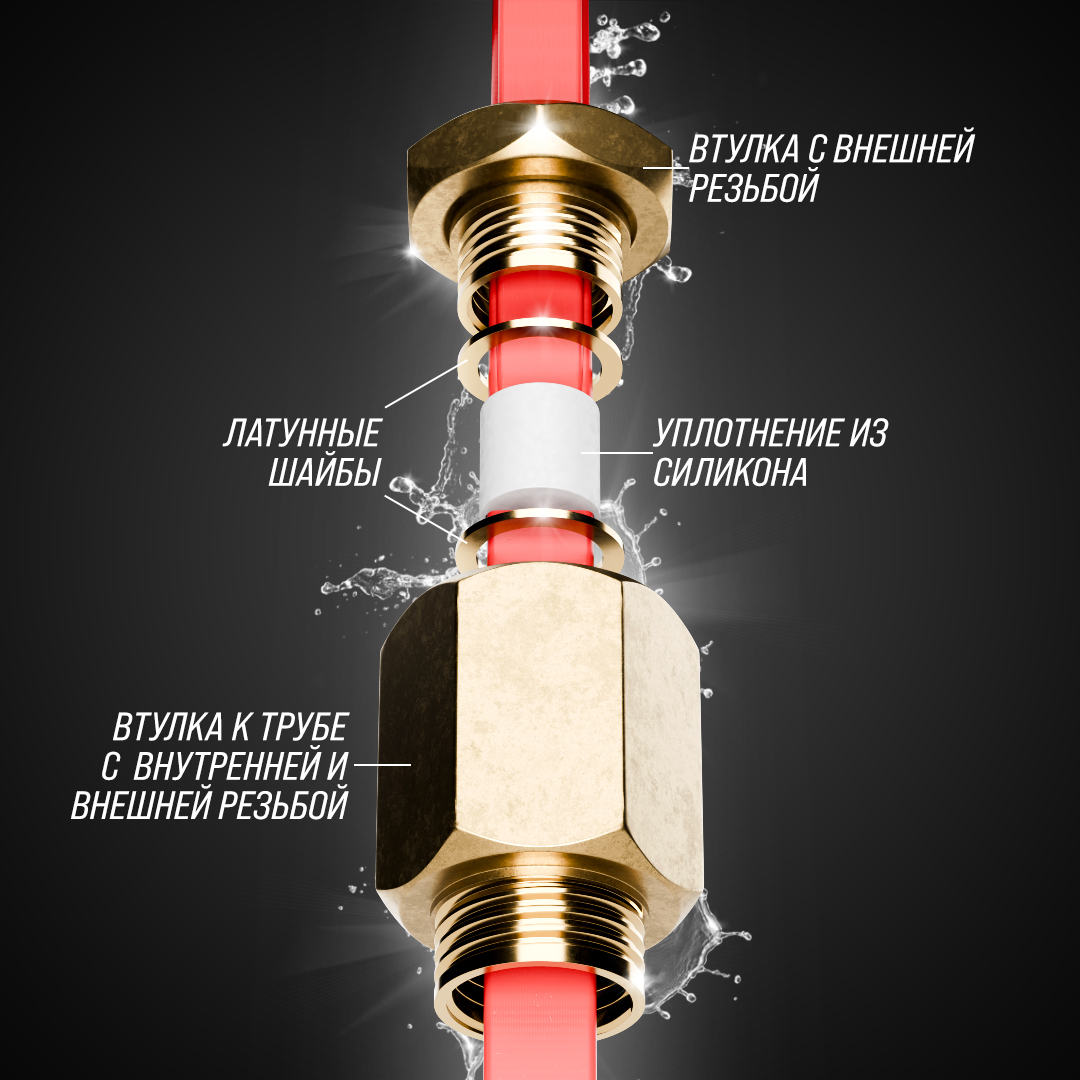

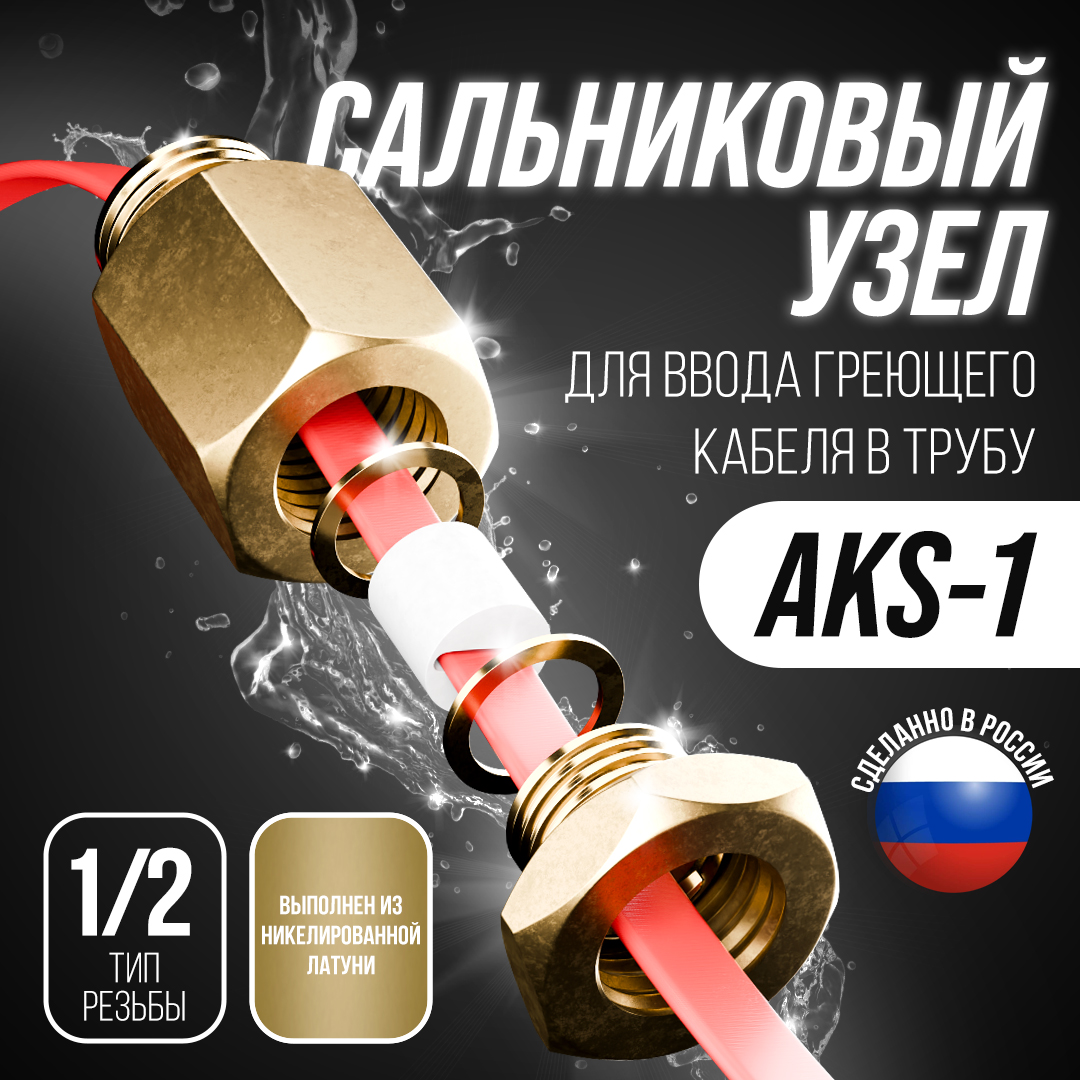

Греющий кабель вводится в трубу через специальный сальниковый узел или комплект ввода. Важнейшие требования — герметичность, механическая фиксация, отсутствие повреждения кабеля, сохранение проходного сечения трубы и возможность обслуживания. При проектировании учитывают, не создаст ли кабель препятствие потоку, не будет ли он мешать арматуре, фильтрам, насосам и другим элементам системы.

Управление внутренним обогревом может выполняться через терморегулятор с датчиком температуры трубы, окружающей среды или среды внутри трубопровода. Для промышленных объектов система может подключаться к шкафу управления с защитной автоматикой, сигнализацией, контролем линии и возможностью интеграции в общую систему диспетчеризации.

Внутренний обогрев трубопроводов эффективен как решение для модернизации существующих инженерных сетей, но требует корректного подбора кабеля, герметичного ввода и понимания условий эксплуатации. Ошибки в выборе оборудования могут привести к нарушению герметичности, повреждению кабеля, снижению пропускной способности или недостаточной защите от промерзания.

Система применяется для:

• промышленных водопроводов;
• коммунальных трубопроводов;
• подземных участков труб;
• линий технической воды;
• водозаборных линий;
• насосных станций;
• сельскохозяйственных объектов;
• труб с ограниченным наружным доступом;
• реконструируемых инженерных сетей.

При подборе учитываются:

• диаметр трубы;
• длина обогреваемого участка;
• тип транспортируемой среды;
• давление в трубопроводе;
• материал трубы;
• минимальная температура эксплуатации;
• допустимость контакта кабеля со средой;
• тип герметичного ввода;
• требования к обслуживанию и автоматике.
