Наружный обогрев промышленных трубопроводов

Наружный обогрев промышленных трубопроводов используется для защиты технологических и инженерных линий от замерзания, компенсации теплопотерь и поддержания заданной температуры транспортируемой среды. Такой способ применяется на трубопроводах с водой, техническими жидкостями, растворами, стоками, реагентами, вязкими продуктами и другими средами, параметры которых должны сохраняться в определённом температурном диапазоне.

В промышленной эксплуатации трубопровод часто работает не в идеальных условиях: часть трассы проходит по улице, часть — по эстакаде, часть — через неотапливаемые помещения, часть — в зоне ветровой нагрузки или повышенной влажности. Кроме того, на линии могут быть фланцы, опоры, задвижки, датчики, насосы, фильтры, участки с разным диаметром и разной толщиной теплоизоляции. Всё это влияет на теплопотери и требует корректного подбора греющего кабеля.

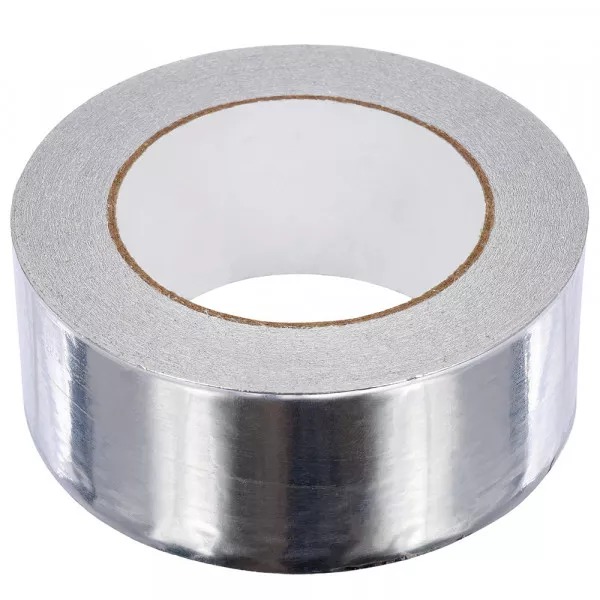

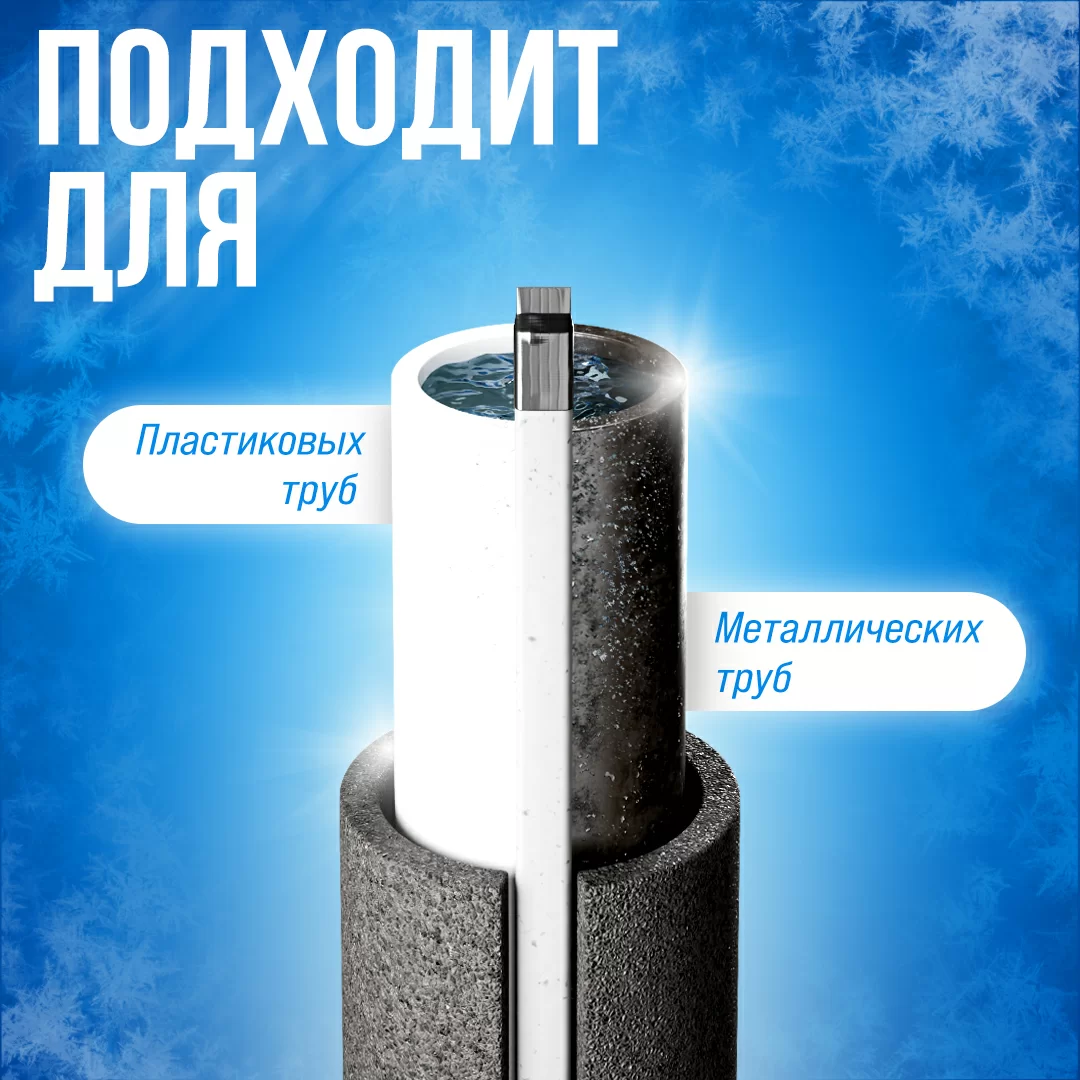

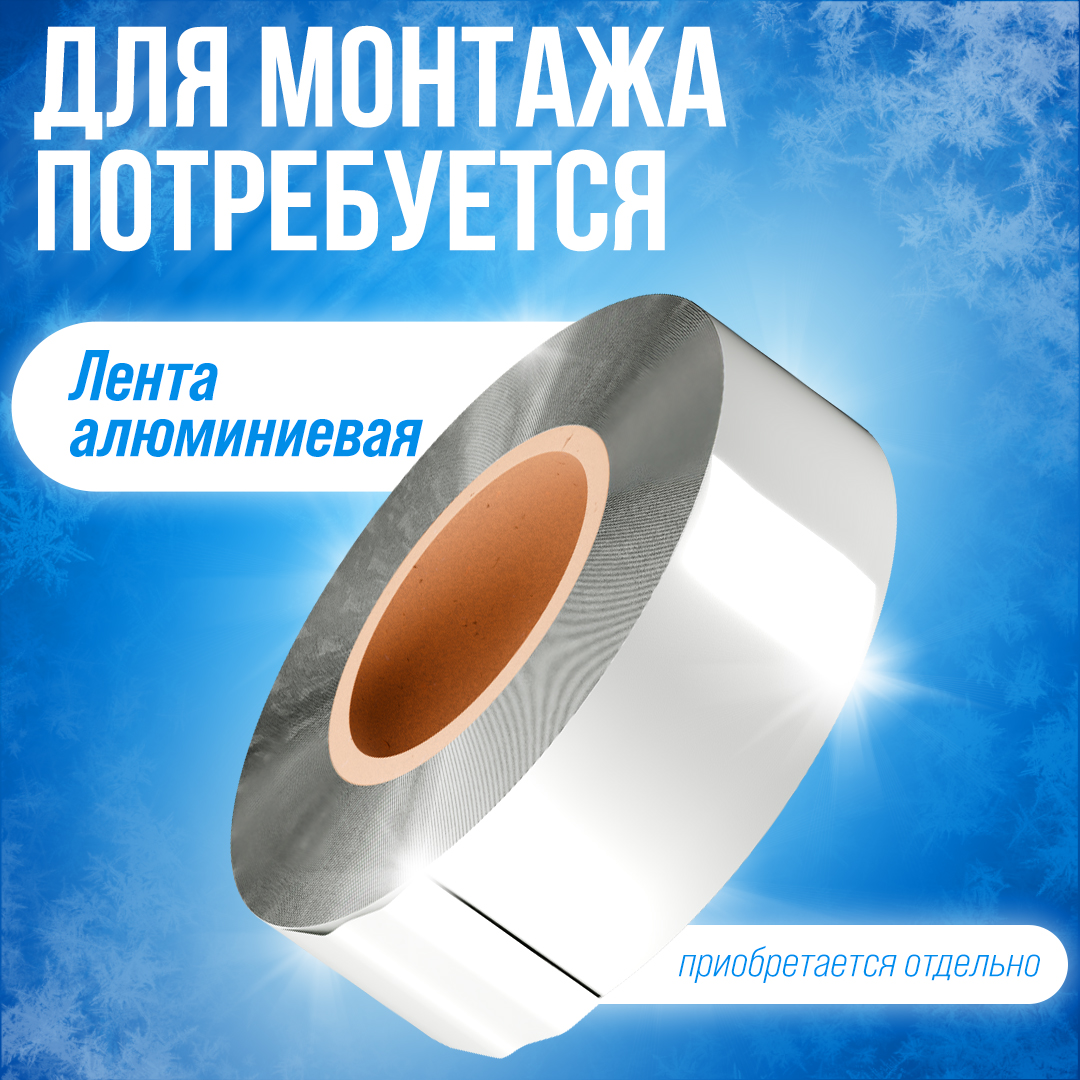

Наружный монтаж считается одним из наиболее универсальных способов электрообогрева трубопроводов. Кабель крепится на поверхности трубы вдоль оси, несколькими нитками или спиралью. Затем труба закрывается теплоизоляцией и защитным кожухом. На металлических трубах часто применяется алюминиевая лента, которая улучшает теплопередачу от кабеля к поверхности трубы и помогает распределить тепло по зоне контакта.

Для защиты от замерзания обычно достаточно поддерживать температуру среды выше нуля с необходимым запасом. Для технологического поддержания температуры задача сложнее: система должна компенсировать теплопотери так, чтобы продукт не густел, не кристаллизовался, не выпадал в осадок и не нарушал работу оборудования. В таких случаях важны не только мощность кабеля, но и температура поддержания, допустимая температура воздействия, химическая стойкость оболочки, тип теплоизоляции и стабильность управления.

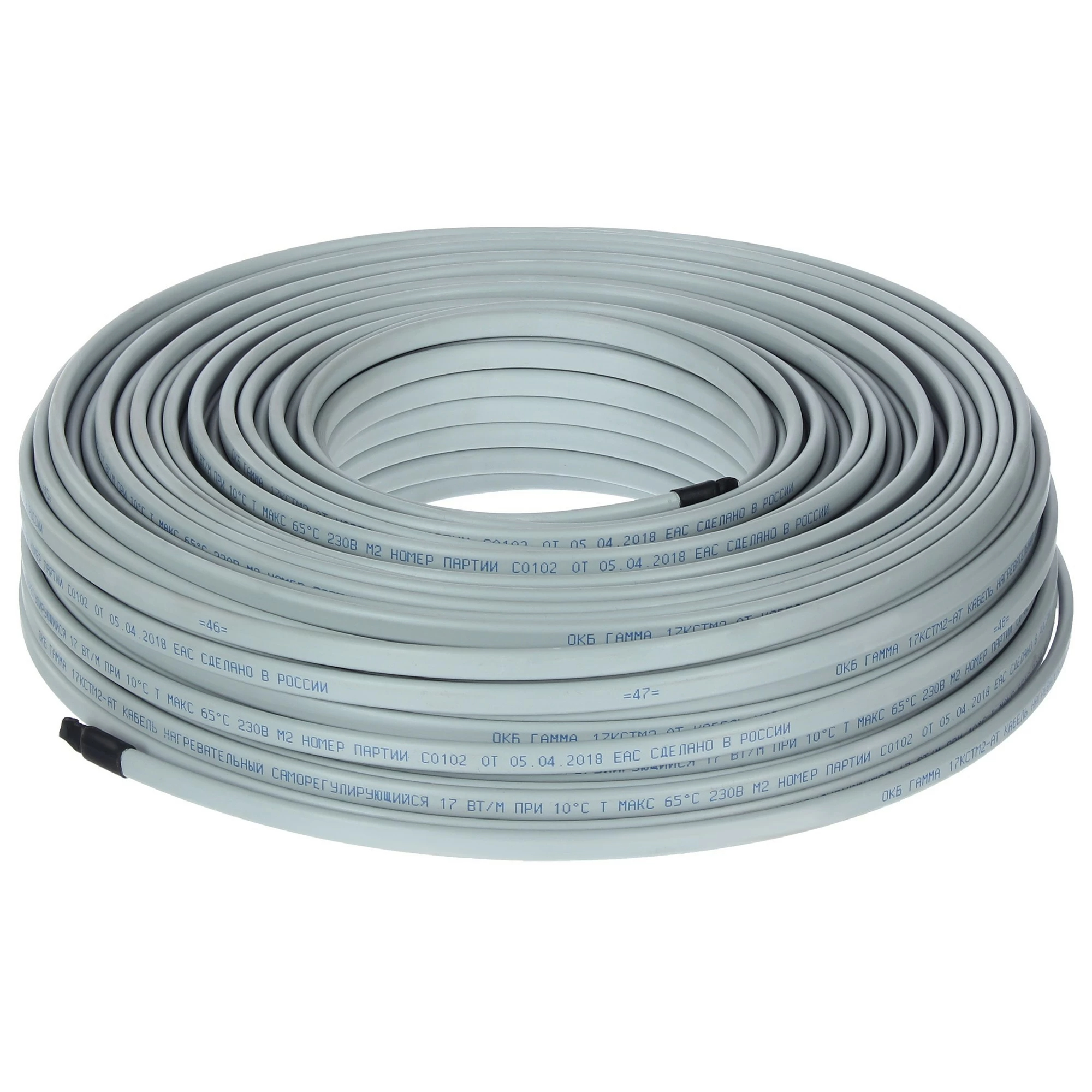

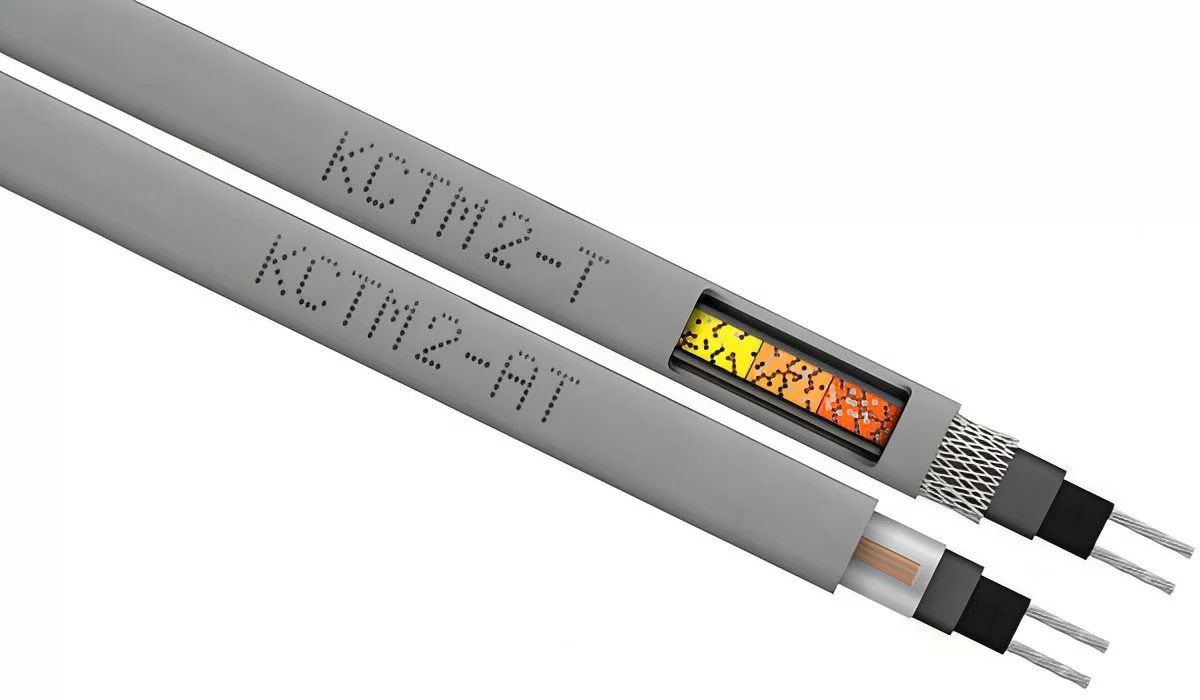

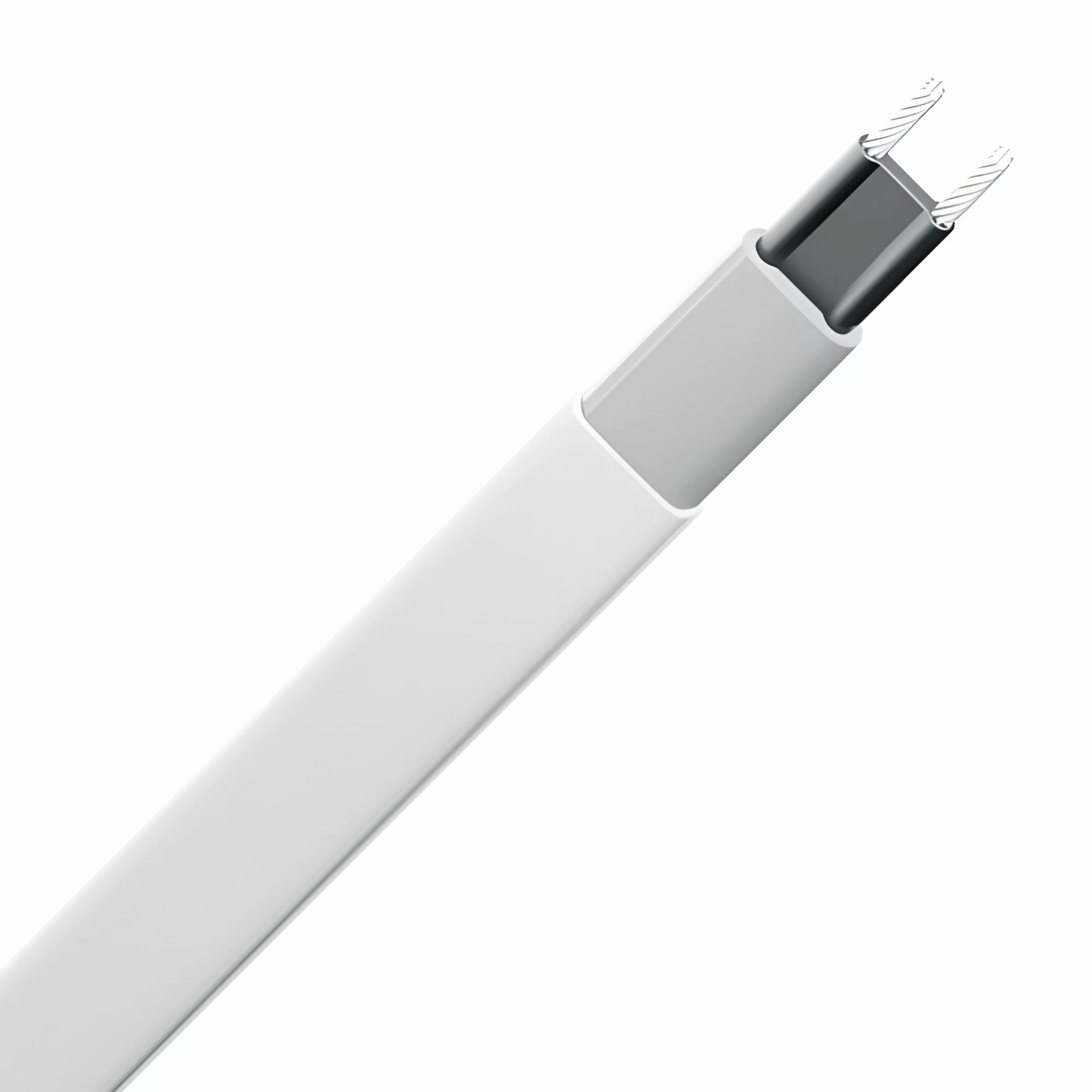

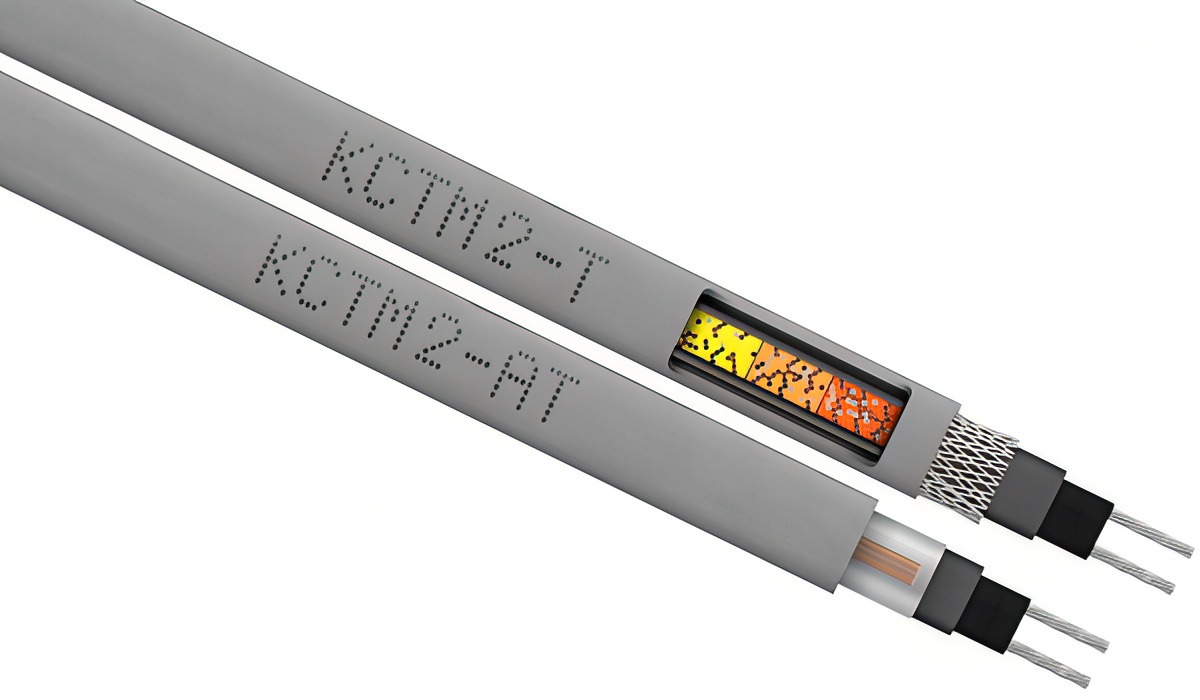

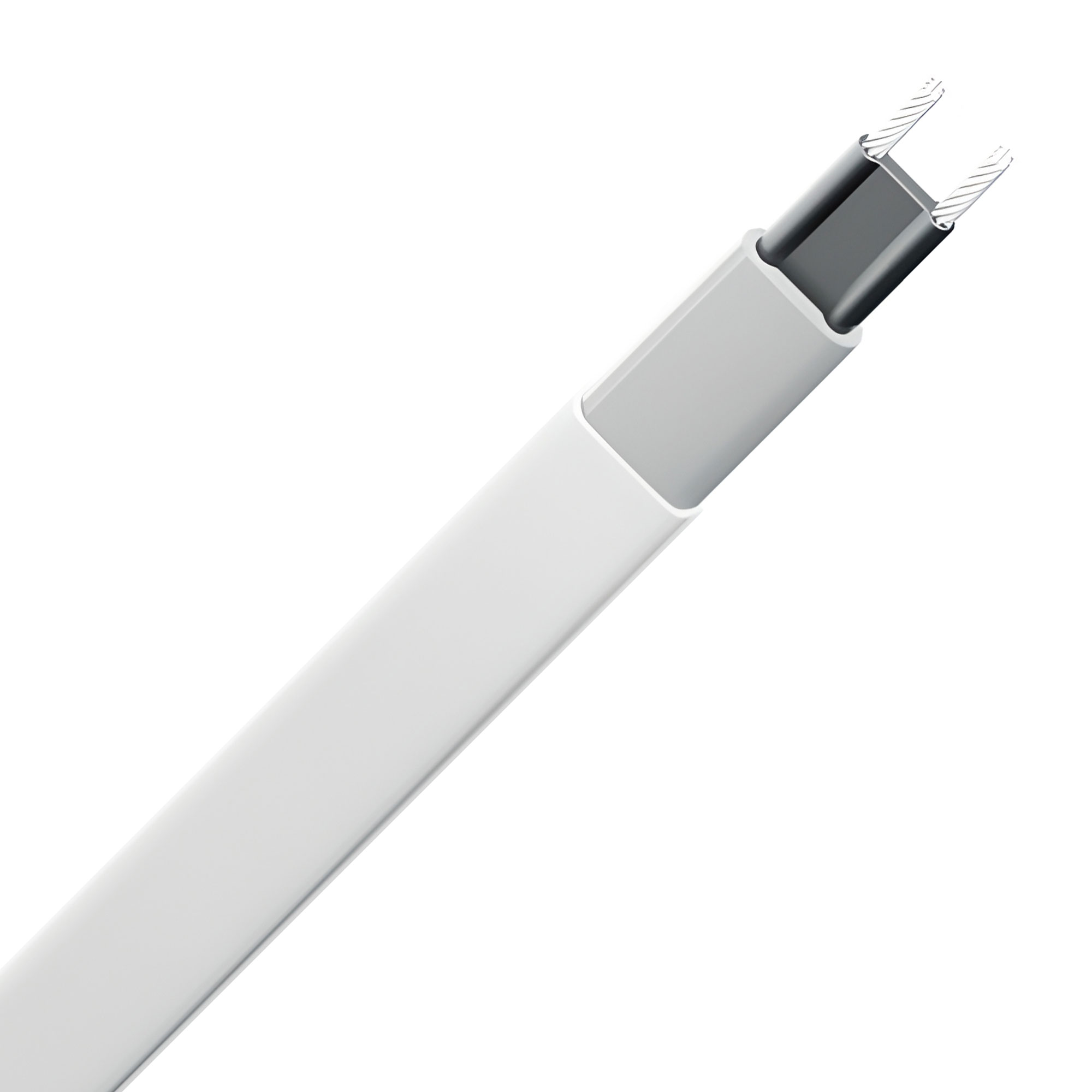

На промышленных объектах используются два основных типа кабеля: саморегулирующийся и резистивный. Саморегулирующийся кабель изменяет тепловыделение в зависимости от температуры окружающей среды и удобен для трасс со сложной геометрией, большим количеством арматуры и переменными условиями. Резистивный кабель имеет постоянную мощность и применяется на расчётных участках, где требуется стабильное тепловыделение по всей длине.

Отдельное внимание уделяется узлам повышенных теплопотерь. К ним относятся задвижки, фланцевые соединения, кронштейны, опоры, насосные группы, приборы КИПиА, участки выхода трубы из земли, переходы через стены и зоны с повреждённой изоляцией. Если эти места не прогреть отдельно, система может быть рассчитана правильно по общей длине, но проблема промерзания всё равно останется именно в узлах.

Типовая система наружного обогрева включает греющий кабель, комплектующие для подключения, концевые заделки, соединительные коробки, крепёж, алюминиевую монтажную ленту, датчики температуры, терморегулятор или шкаф управления, защитную автоматику и теплоизоляцию. Для крупных объектов применяется зональное управление, позволяющее отдельно контролировать участки с разной нагрузкой и разными режимами работы.

Важная часть проектирования — теплотехнический расчёт. Он позволяет определить необходимую удельную мощность обогрева, количество ниток кабеля, шаг спиральной укладки, требования к теплоизоляции и электрическую нагрузку на систему. Без такого расчёта есть риск недогрева, перерасхода электроэнергии или перегрева отдельных участков.

Наружный обогрев применяется для:

• технологических трубопроводов;
• трубопроводов технической воды;
• водопроводных линий;
• трубопроводов на эстакадах;
• промышленных стоков;
• линий с вязкими и кристаллизующимися средами;
• трубопроводов насосных станций;
• наружных инженерных коммуникаций;
• трубопроводов ЖКХ и энергетики.

Система решает задачи:

• защита труб от промерзания;
• поддержание технологической температуры;
• снижение риска остановки линии;
• защита арматуры и фланцев;
• компенсация теплопотерь;
• автоматическое управление обогревом;
• повышение надёжности инженерной системы в зимний период.
