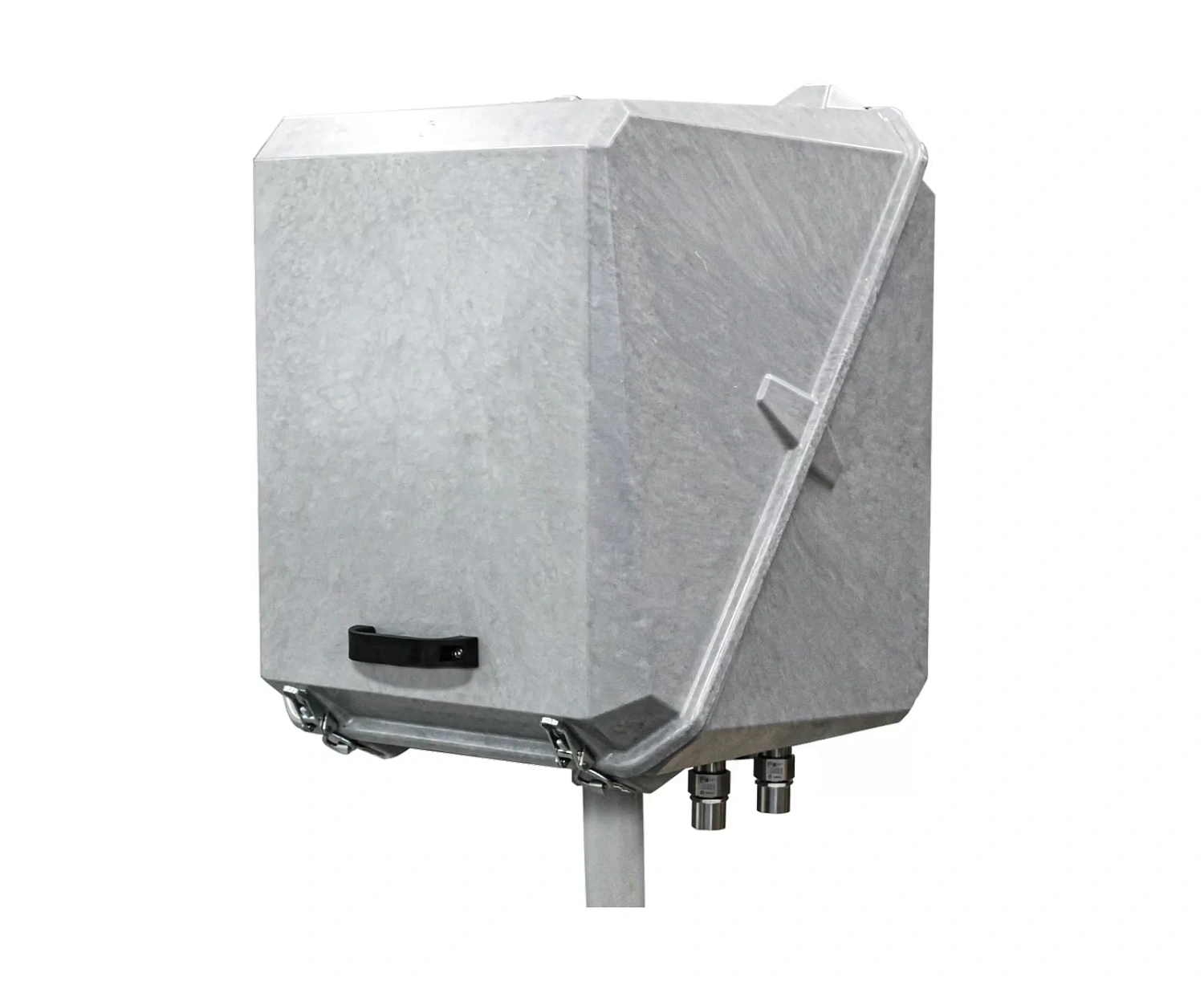

Name: Утепленный взрывозащищенный шкаф приборный ЗКГ-П из полиамида
SKU: Утепленный взрывозащищенный шкаф приборный ЗКГ-П из полиамида

88005552623@mail.ru
г. Мытищи, Волковское шоссе, 5а, ст. 1, п. 4, оф. 4
Пн - Пт: с 9:00 до 18:00

По запросу

Рассчитать доставку

Характеристики

Производитель

Завод ГОРЭЛТЕХ

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Производитель

Завод ГОРЭЛТЕХ

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Утепленные взрывозащищенные шкафы приборные серии ЗКГ-П из полиамида применяются для защиты контрольно-измерительных приборов от негативного воздействия низких температур, осадков, грязи, пыли и прочих агрессивных факторов внешней среды. Шкафы размещаются на открытых площадках и в неотапливаемых помещениях для установки различного взрывозащищенного оборудования, а также в качестве корпусов постов и шкафов управления, в случае необходимости монтажа их во взрывоопасных зонах.

ПРЕИМУЩЕСТВА
- Устойчив к нефтепродуктам, химическим средам и УФ-излучению.
- Высокая степень защиты от влаги и пыли IP66.
- Установка различных типов обогрева - электрообогрев, обогрев водой и паром.
- Крепеж из нержавеющей стали.
- 3 вида крепления – навесное, на штатив, на трубу.
- Установка смотровых окон по техническому заданию заказчика.
- Опция установки замка на крышку.

Область применения – изделия в зависимости от выбранного исполнения и маркировки взрывозащиты могут быть установлены в зонах 1, 2, 21, 22 и обеспечивать взрывозащиту во взрывоопасных смесях категорий II, III группы IIA, IIB, IIC, IIIA, IIIB, IIIC.

Соответствие стандартам:

ТР ТС 012/2011, ГОСТ 14254-2015, ГОСТ 31441.1-2011, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ Р МЭК 60079-7-2012, ГОСТ Р МЭК 60079-31; ГОСТ 30852.8-2002, ГОСТ IEC 60079-1-2011, ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ Р МЭК 60079-18-2012

Сертификаты:

Маркировка взрывозащиты:

C электрообогревом:

1Ex db e IIC T3 Gb (ГТГ-МОДУЛЬ)

1Ex e IIC T3 Gb X (ГТГ-РАДИАТОР2)

1Ex e IIC T3 Gb X (ГТГ-ПЛАСТИНА1)

С обогревом водой и паром:

II Gb IIC T3 X (обогрев водой/паром не выше 195°С)

II Gb IIC T4 X (обогрев водой/паром не выше 130°С)

II Gb IIC T5 X (обогрев водой/паром не выше 95°С)

II Gb IIC T6 X (обогрев водой не выше 80°С)

Без обогрева:

IIGb

Ex-компонент:

Ex e IIC Gb U

Ex tb IIIC Db U

II Gb IIC или II Gb IIB

Ех-маркировка шкафа приборного формируются с учётом установленных взрывозащищенных комплектующих. Температурный класс и максимальная температура поверхности в маркировке взрывозащиты зависят от температурного класса и максимальной температуры поверхности установленного оборудования. Ех marking of I&C cabinet is formed taking into account Ex components installed. The temperature class and maximum surface temperature in explosion protection marking depend on the temperature class and maximum surface temperature of the equipment installed.

Защита:

IP66
IK08

Установка:

Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли IIIA, IIIB, IIIC, зоны 21, 22

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.АЖ58.В.00378/20

ТУ 27.12.23-060-72453807-2019

Технические данные:

Температура окружающей среды, °С:

-60...+85

Поддерживаемая температура внутри шкафа, °С:

-40...+60 (в зависимости от применяемой системы обогрева)

Максимальное напряжение, В:

~400 (50/60 Гц)

Максимальная сила тока, А:

415

Размещение кабельных вводов:

По спецификации заказчика

Заземление:

2 зажима заземления (внутренний и внешний) из нержавеющей стали

Крепление крышки:

На петлях, фиксация быстродействующими зажимами из нержавеющей стали.

Монтаж внутри корпуса:

2 монтажные панели, есть опция /ШИНА, DIN-рейка

Уплотнение:

Цельное уплотнение в пазе крышки

Материал:

Многослойный корпус из полиамида с антистатическими свойствами, устойчивый к нефтепродуктам, химическим средам и УФ-излучению. Толщина: 35…45 мм

Крепление корпуса:

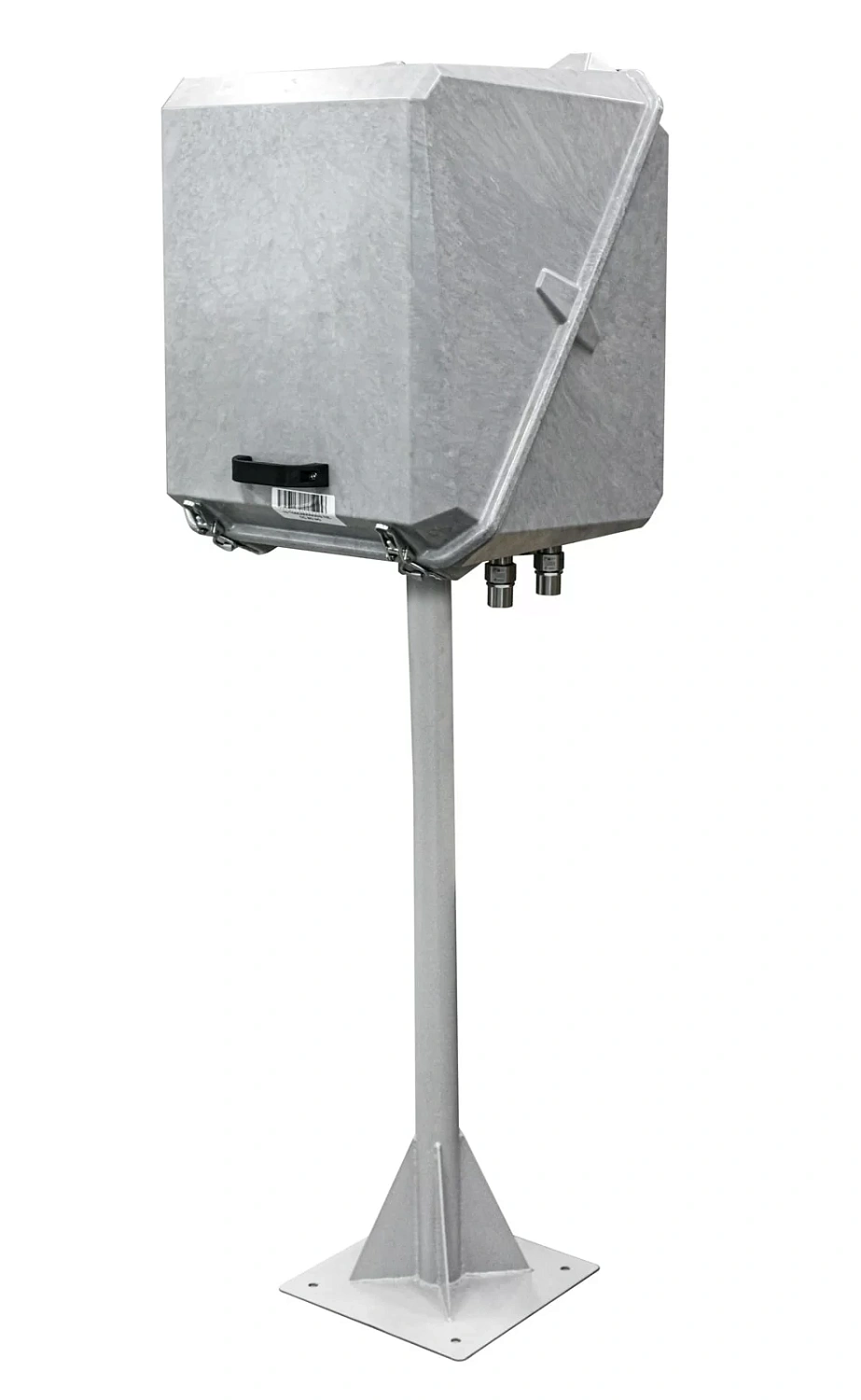

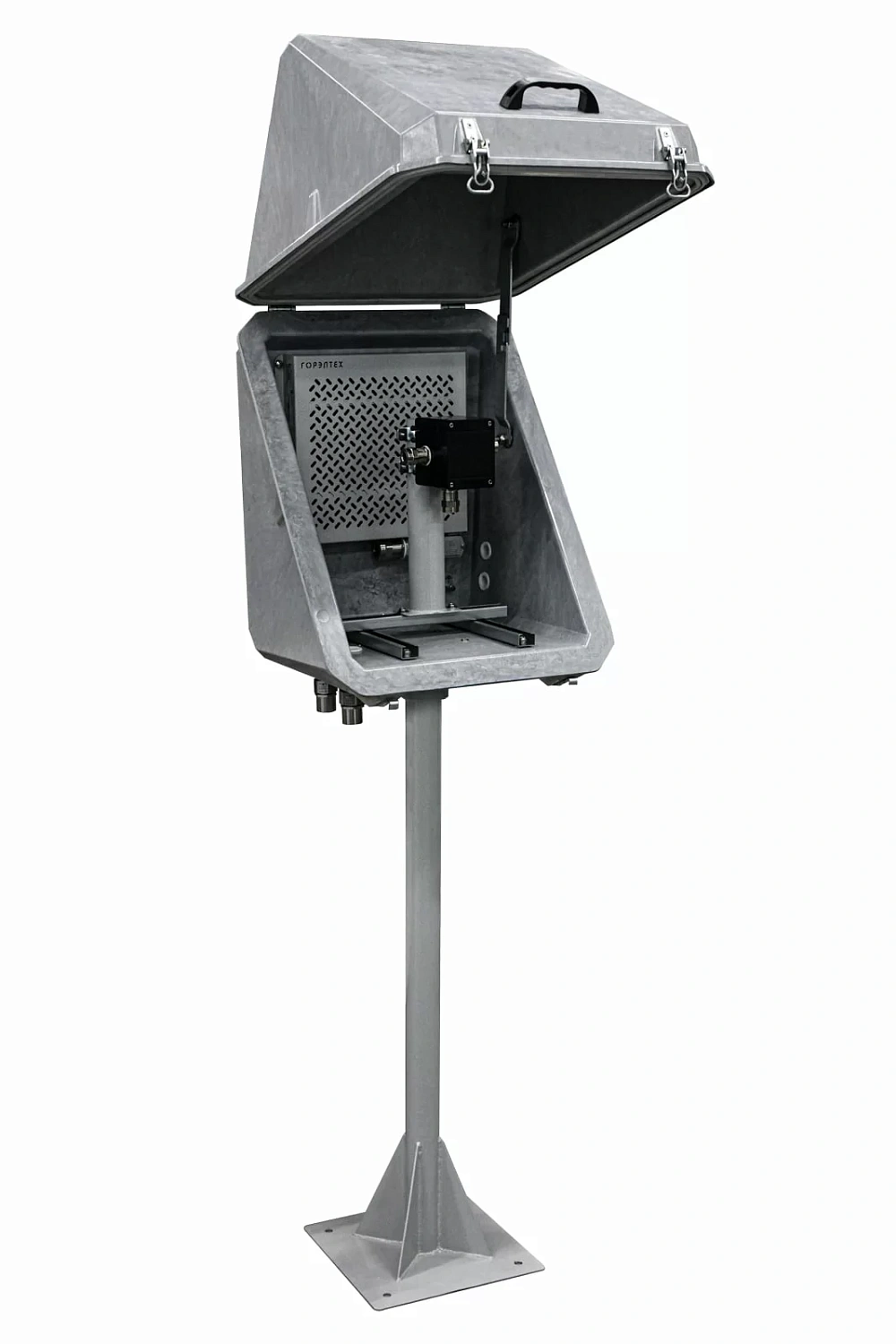

На трубу, навесное, штатив

Класс защиты от поражения электрическим током:

Климатическое исполнение:

У1…5, ХЛ1…5, УХЛ1…5, О1…5, ОМ1, В1…5

Габариты, опции, аксессуары: ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

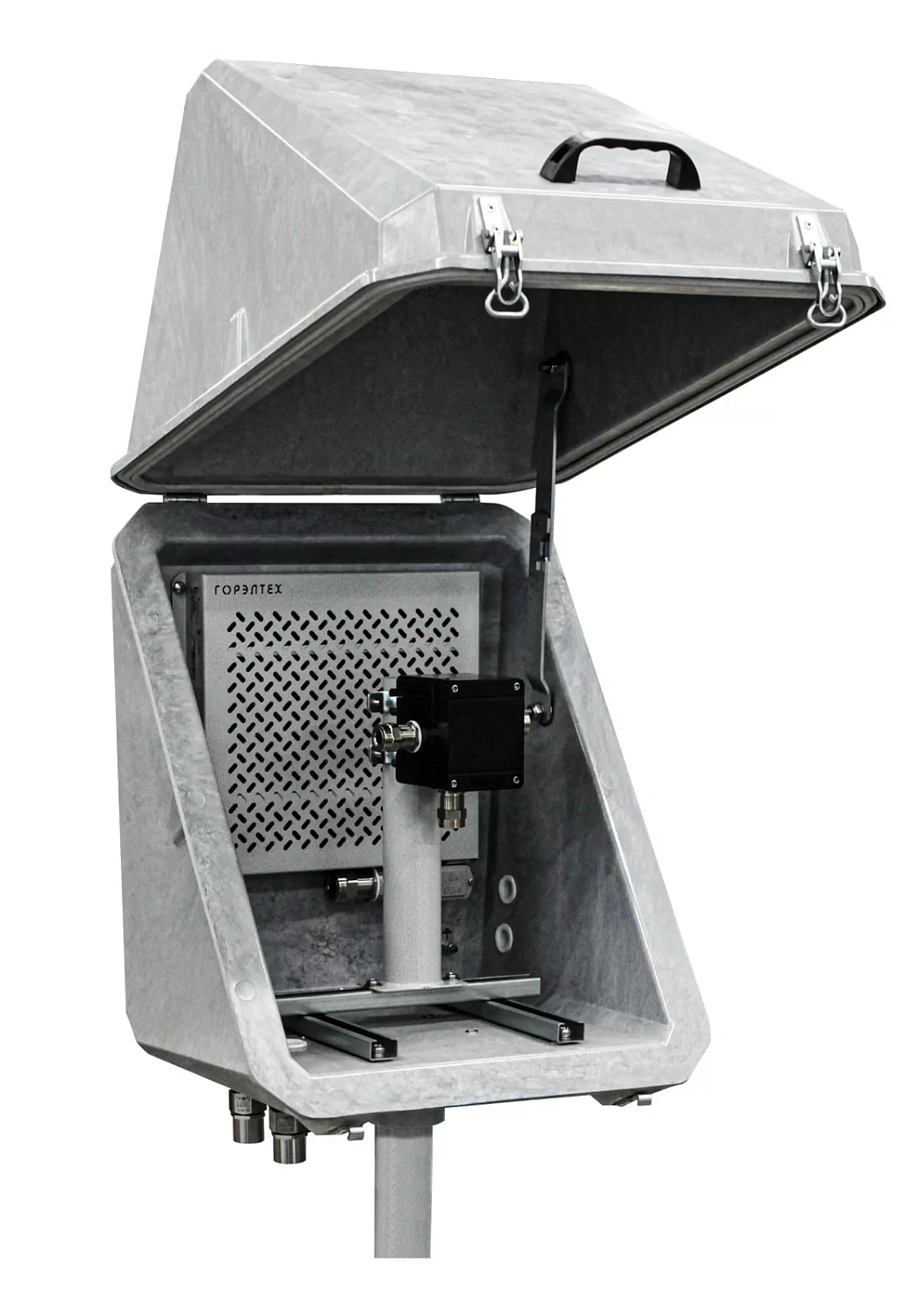

Вид без крышки

Утепленный взрывозащищенный шкаф приборный ЗКГ-П из полиамида

Габаритные размеры
Типоразмер	А, мм	B, мм	C, мм	a, мм	b, мм	Масса, кг
ЗКГ-П514959	510	490	590	400	366	20

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

МАРКИРОВКА

Смотровое окно по размеру заказчика

/О(РАЗМЕР)

Обогрев

/ОБОГРЕВ

Обогрев водой или паром

/ПАР

Установка спец. шины (по умолчанию монтажная панель)

/ШИНА

Внутренняя шина заземления

/ШИНА З

Замок на крышку

/ЗАМОК

Шильд с надписью заказчика

/НАДПИСЬ "_"

Примечание: для опции /ШИНА З по умолчанию устанавливаются шины, имеющие 2отв. х 16 мм2 и ряд отверстий 6 мм2 (количество зависит длины шины). По согласованию с заказчиком возможна установка шин с другим диаметром отверстий.

ФОРМИРОВАНИЕ ЗАКАЗА

ЗКГ-П	-	Х	/	Х	/	Х	– ТУ 27.12.23-060-72453807-2017

							Тип устройства
							Код размера корпуса
							Тип крепления: настенное крепление - С; на трубу - Т; крепление на стойке - Ш
							Опции, аксессуары и исполнения

Пример: ЗКГ-П514959/С/ШИНА/ОБОГРЕВ-ТУ 27.12.23-060-72453807-2019

Дополнительная информация:

Утепленный взрывозащищенный шкаф приборный ЗКГ-П из полиамида 0.65Mб, pdf

Электрообогрев

Для обогрева внутреннего объема защитных кожухов ЗКГ рекомендуется использовать модуль из обогревателей ГТГ-МОДУЛЬ, взрывозащищенный обогреватель ГТГ-РАДИАТОР2 или ГТГ-ПЛАСТИНА1.

Соответствие требуемой мощности обогрева и применяемого корпуса
Шкаф приборный	Мощность обогрева, Вт
ЗКГ-П514959	100

Маркировка взрывозащиты при использовании электрообогревателей
Электрообогреватель	Маркировка взрывозащиты
Взрывозащищенный модуль из обогревателей ГТГ-МОДУЛЬ	1Ex d e IIC T3 Gb
Взрывозащищенный обогреватель ГТГ-РАДИАТОР2	1Ex e II T3 Gb X
Взрывозащищенные греющие пластины ГТГ-ПЛАСТИНА1	1Ex e II T3 Gb X

Обогрев водой и паром

Маркировка взрывозащиты при использовании электрообогревателей
Электрообогреватель	Макс. температура поверхности, °С	Маркировка взрывозащиты
Обогрев водой/паром не выше 195 °C	200	II Gb IIC T3 X
Обогрев водой/паром не выше 135 °C	135	II Gb IIC T4 X
Обогрев водой/паром не выше 95 °C	100	II Gb IIC T5 X
Обогрев водой/паром не выше 80 °C	85	II Gb IIC T6 X
