НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Утепленные антивандальные взрывозащищенные шкафы приборные серии ЗКГ-Н применяются для защиты контрольно-измерительных приборов от негативного воздействия низких температур, пыли, химикатов, механических повреждений и несанкционированного доступа. Шкафы размещаются на открытых площадках и в неотапливаемых помещениях для установки различного взрывозащищенного оборудования, а также в качестве корпусов постов и шкафов управления, в случае необходимости монтажа их во взрывоопасных зонах.

Прочный корпус шкафа из нержавеющей стали защитит контрольно-измерительные приборы от механических повреждений, а высокий уровень защиты IP66 поможет защитить оборудование от пыли и влаги.

В шкаф могут быть установлены различные типы обогрева (электрообогрев, обогрев водой и паром), которые обеспечат комфортные условия для функционирования контрольно-измерительных приборов. Использование дополнительного слоя гибкого теплоизоляционного материала позволит долго сохранять тепло.

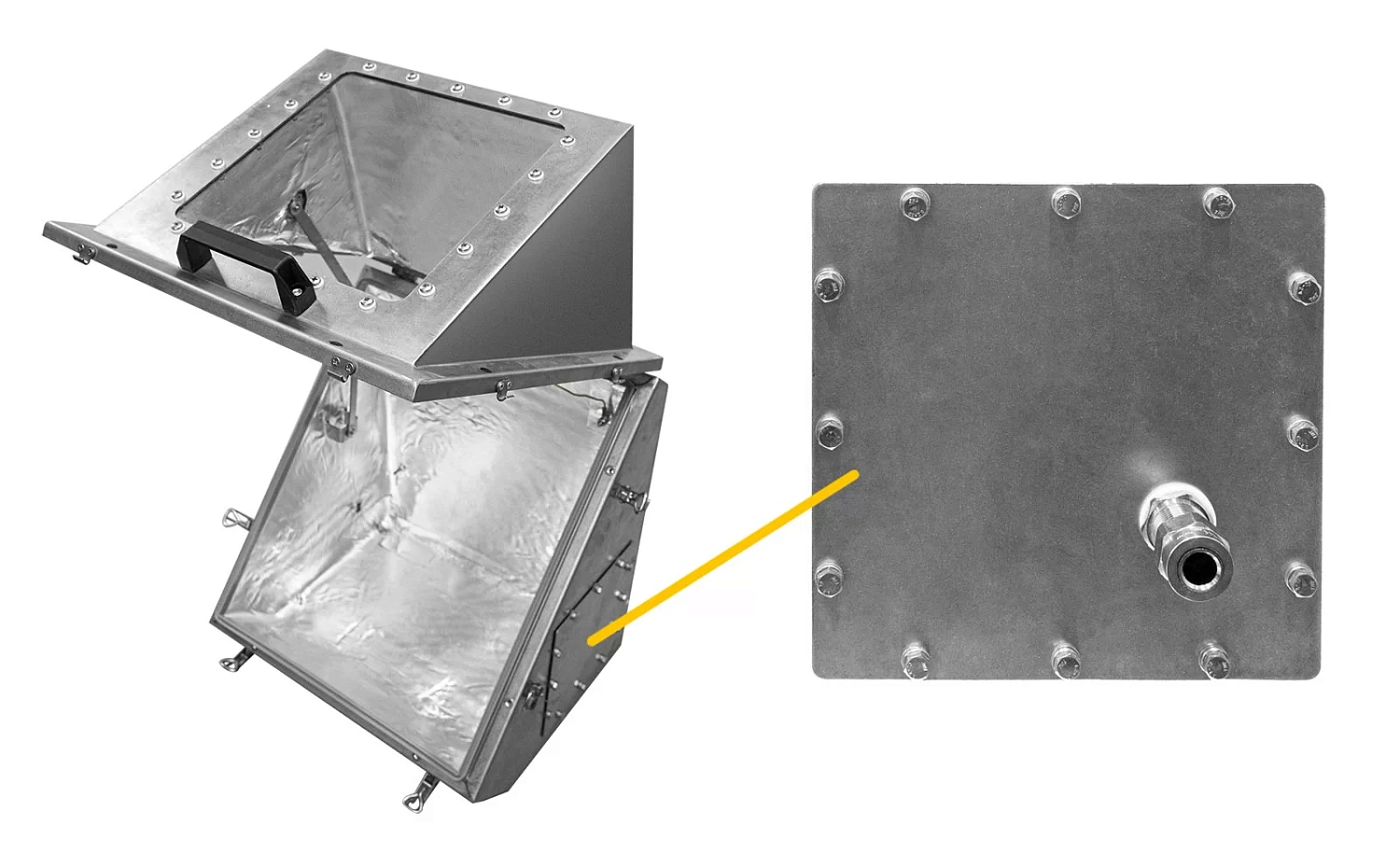

Особенностью конструкции является наличие съемных панелей, специально разработанных для удобства монтажа кабельных вводов. Сверление отверстий и монтаж кабельных вводов можно выполнять на рабочем столе.

Шкафы приборные изготавливаются в 2 типоразмерах, по требованию заказчика производится изготовление корпусов и съемных пластин нестандартных размеров.

ПРЕИМУЩЕСТВА
- Устойчивы к воздействию агрессивных сред, щелочей, капель серной и соляной кислоты.
- Доступны исполнения с различными типами обогрева.
- Установка смотровых окон по техническому заданию заказчика.
- Наличие съемных пластин для установки кабельных вводов.

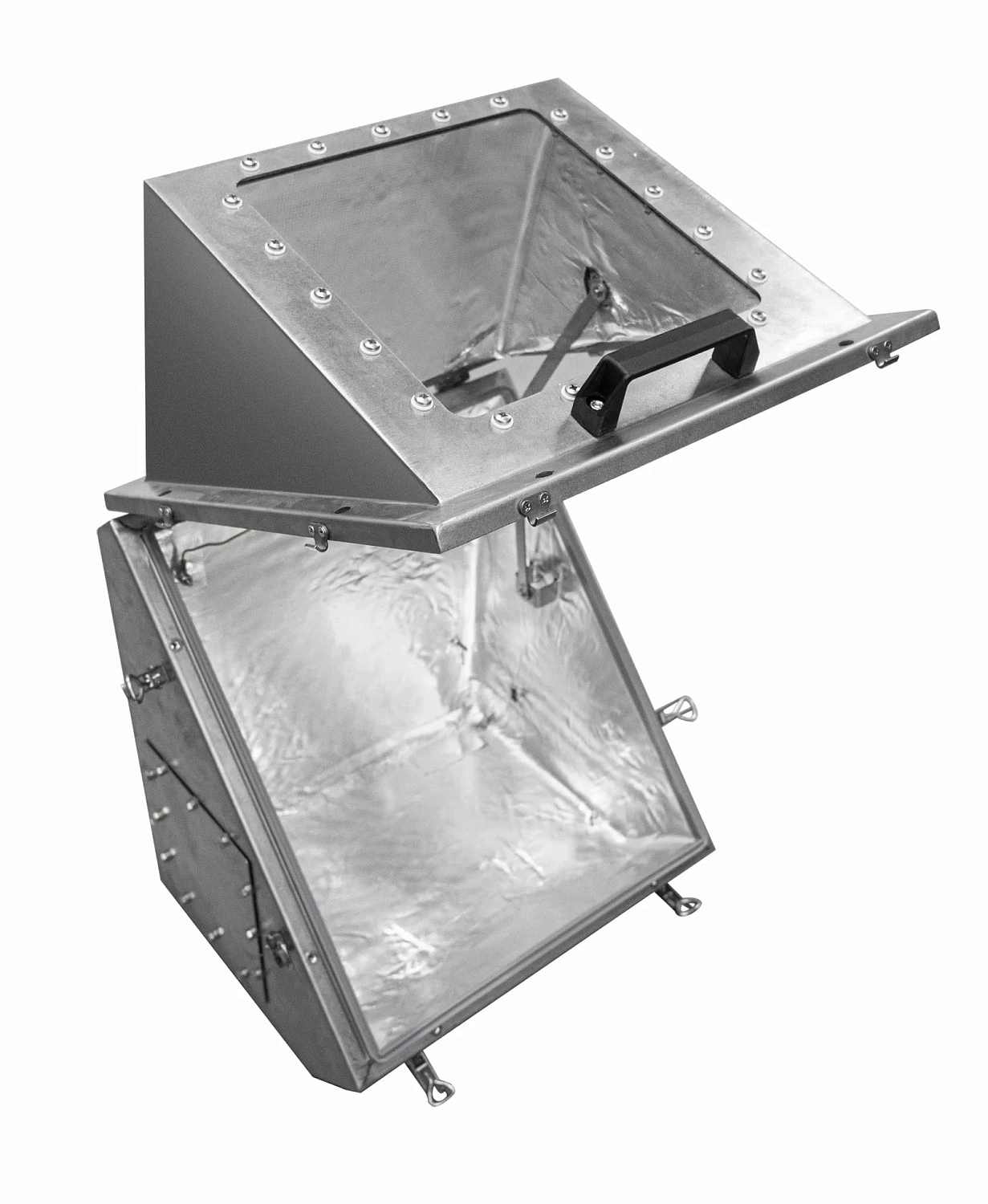

- Изготовление моделей с классическим, диагональным и разъемным раскрытием.
- Опция установки замка на крышку.
- Изготовление по индивидуальному заказу.

Область применения – взрывоопасные зоны помещений и наружных установок в соответствии с присвоенной маркировкой взрывозащиты – категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2, категория III по пыли IIIA, IIIB, IIIC, зоны 21, 22.

Соответствие стандартам:

ТР ТС 012/2011, ГОСТ 14254-2015, ГОСТ 31441.1-2011, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ Р МЭК 60079-7-2012, ГОСТ Р МЭК 60079-31; ГОСТ 30852.8-2002, ГОСТ IEC 60079-1-2011, ГОСТ 30852.10-2002 (МЭК 60079-11:1999), ГОСТ Р МЭК 60079-18-2012

Сертификаты:

Маркировка взрывозащиты:

C электрообогревом:With electric heating:
1Ex d e IIC T3 Gb (ГТГ-МОДУЛЬGTG-MODULE)
1Ex e II T3 Gb X (ГТГ-РАДИАТОР2GTG-RADIATOR2)
1Ex e II T3 Gb X (ГТГ-ПЛАСТИНА1GTG-PLASTINA1)

С обогревом водой и паром:Water and steam heating:
II Gb IIC T3 X (обогрев водой/паром не вышеheating with water / steam not higher 195°С)
II Gb IIC T4 X (обогрев водой/паром не вышеheating with water / steam not higher 130°С)
II Gb IIC T5 X (обогрев водой/паром не вышеheating with water / steam not higher 95°С)
II Gb IIC T6 X (обогрев водой не вышеheating with water not higher 80°С)

Без обогрева:Without heating:
IIGb

Ex-компонент:Ex component:
Ex e IIC Gb U
Ex tb IIIC Db U
II Gb IIC или II Gb IIB

Ех-маркировка шкафа приборного формируются с учётом установленных взрывозащищенных комплектующих. Температурный класс и максимальная температура поверхности в маркировке взрывозащиты зависят от температурного класса и максимальной температуры поверхности установленного оборудования. Ex marking of I&C cabinet is formed taking into account Ex components installed. The temperature class and maximum surface temperature in explosion protection marking depend on the temperature class and maximum surface temperature of the equipment installed.

Защита:

IP66
IK08

Установка:

Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли IIIA, IIIB, IIIC, зоны 21, 22

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.АЖ58.В.00378/20

ТУ 27.12.23-060-72453807-2017

Технические данные:

Температура окружающей среды, °С:

-60...+85

Поддерживаемая температура внутри шкафа, °С:

-40...+60 (в зависимости от применяемой системы обогрева)

Максимальное напряжение, В:

~400 (50/60Гц)

Максимальная сила тока, А:

415

Размещение кабельных вводов:

По спецификации заказчика

Заземление:

3 зажима заземления (2 внутренних и 1 внешний) из нержавеющей стали

Крепление крышки:

На петлях, фиксация быстродействующими зажимами из нержавеющей стали.
Тип раскрытия: классическое, диагональное, разъемное.

Монтаж внутри корпуса:

2 монтажные панели

Уплотнение:

Силиконовая резина (в пазе крышки)

Материал:

Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304), устойчивая к высоким температурам и коррозии. Толщина металла: 1,5…2 мм

Крепление корпуса:

Напольное, навесное , штатив

Класс защиты от поражения электрическим током:

Климатическое исполнение:

У1…5, ХЛ1…5, УХЛ1…5, О1…5, ОМ1, В1…5

Габариты, опции, аксессуары: ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Типоразмер	Внешние размеры, мм			Внутренние размеры, мм			Масса, кг
Типоразмер	A	B	C	a	b	c	Масса, кг
ЗКГ-Н 476147	470	475	610	357	430	565	25,5
ЗКГ-Н 976556	970	560	650	856	515	605	59,1

Стандартное расположение съемных пластин

По требованию заказчика производится изготовление корпусов и съемных пластин нестандартных размеров.

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

МАРКИРОВКА

Нержавеющая сталь марки 03Х17Н13М2 по ГОСТ 5632-2014 (316L)

/316L

Термообогрев для автоматики

/ОБОГРЕВ

Смотровое окно по размеру заказчика

/О(РАЗМЕР)

Внутренняя шина заземления

/ШИНА З

Замок на крышку

/ЗАМОК

Невзрывозащищенное исполнение

/ПРОМ

Шильд с надписью заказчика

/НАДПИСЬ "_"

Приемка заказчика

/ПРИЕМКА

Обогрев водой или паром

/ПАР

Установка спец. шины (по умолчанию монтажная панель)

/ШИНА

Примечание: для опции /ШИНА З по умолчанию устанавливаются шины, имеющие 2отв. х 16 мм² и ряд отверстий 6 мм² (количество зависит длины шины). По согласованию с заказчиком возможна установка шин с другим диаметром отверстий.

ФОРМИРОВАНИЕ ЗАКАЗА

ЗКГ-Н	-	Х	/	Х	/	Х	– ТУ 27.12.23-060-72453807-2017

							Тип устройства
							Код размера корпуса
							Тип крепления: настенное крепление - С; напольное крепление - П; крепление на стойке - Ш
							Опции, аксессуары и исполнения

Пример: ЗКГ-Н 476147/С/ОБОГРЕВ/О2515/ЗАМОК

Если вы затрудняетесь подобрать размер коробки по требуемой характеристике, поставьте буквы X вместо цифр после названия коробки.

Пример: ЗКГ-Н X/С/ОБОГРЕВ/ОХ/ЗАМОК

Дополнительная информация:

Электрообогрев

Для обогрева внутреннего объема защитных кожухов ЗКГ рекомендуется использовать модуль из обогревателей ГТГ-МОДУЛЬ, взрывозащищенный обогреватель ГТГ-РАДИАТОР2 и взрывозащищенные греющие пластины ГТГ-ПЛАСТИНА1.

Соответствие требуемой мощности обогрева и применяемого корпуса
Наименование корпуса	Мощность обогрева, Вт
ЗКГ-Н 476147	150
ЗКГ-Н 976556	300

Маркировка взрывозащиты при использовании электрообогревателей
Электрообогреватель	Маркировка взрывозащиты
Взрывозащищенный модуль из обогревателей ГТГ-МОДУЛЬ	1Ex d e IIC T3 Gb
Взрывозащищенный обогреватель ГТГ-РАДИАТОР2	1Ex e II T3 Gb X
Взрывозащищенные греющие пластины ГТГ-ПЛАСТИНА1	1Ex e II T3 Gb X

Маркировка

Маркировка, наносимая на коробки, включает следующие данные:
– товарный знак предприятия-изготовителя;
– тип изделия;
– заводской номер и год выпуска;
– маркировку взрывозащиты;
– допустимую температуру окружающей среды.

При обогреве только водой или паром:
– на фирменном шильде указывается температура эксплуатации (Ts);
– устанавливается дополнительная шильда со значением температуры теплоносителя и его давления.

Взрывозащищенный программируемый термостат ШГВА-ПТ-401
