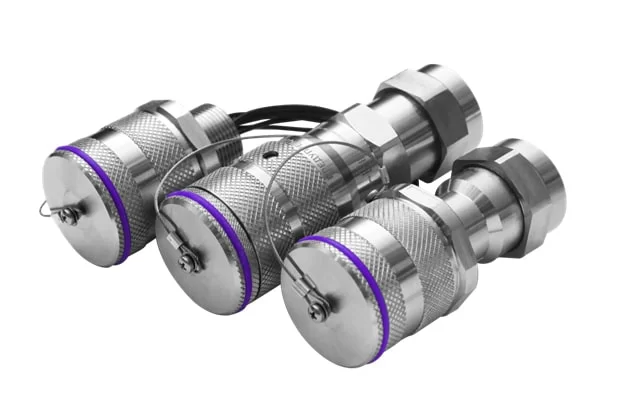

Взрывозащищенные разъемы РГМК/РГМКВ и вилки ВГМК/ВГМКВ
Взрывозащищённые розетки РГМК и вилки ВГМК предназначены для электрических соединений во взрывоопасных зонах, могут применяться для силовых и сигнальных (Ethernet до 100 Мбит/с, USB, VGA и др.) электрических цепей.
Соединители имеют различные варианты исполнения:
- штепсельная розетка (РГМК),
- штепсельная вилка (ВГМК),
- встраиваемая штепсельная розетка (РГМКВ),
- встраиваемая штепсельная вилка (ВГМКВ).
Корпус разъемов выполнен из нержавеющей стали, устойчив к воздействию агрессивных сред, щелочей, капель серной и соляной кислоты. Конструкция разъёма разработана на базе модуля контактов на 7 полюсов. Присоединение проводов к контактам осуществляется пайкой. Разъемы поставляются с защитным колпачком. Встраиваемые разъемы поставляются с присоединенным кабелем.
ВГМКВ-Ethernet используются для подключения к промышленной сети Ethernet или Fast Ethernet во взрывоопасных зонах. Применение разъемов ВГМКВ-Ethernet устраняет необходимость использования искробезопасных барьеров, следовательно, позволяет использовать полную производственную мощность сети Ethernet.
Взрывозащищенные разъемы РГМКВ-USB/ВГМКВ-USB используются для подключения устройств с USB интерфейсом.
Особо эффективно применение взрывозащищенных штепсельных разъемов в переносных приборах, которые необходимо быстро установить на короткое время или которые нуждаются в частой замене или техобслуживании:
- для коммутации сетевых интерфейсов (USB, Ethernet);
- для электропитания портативных местных систем управления,
- для подключения и питания устройств КИП (например, сенсоров, пускателей, измерительных инструментов, наконечников для распределителей и приемников измерительных устройств),
- отопительные системы, сопроводительное отопление трубопроводов,
- подсоединение и отсоединение приборов внутри сложных систем,
- гибкие установки на танкерах, танкерных машинах и в соединительной аппаратуре машин,
- прямое подключение небольших приборов без проводки,
- для питания светильников,
- для энергоснабжения электрооборудования, подвижных машин, приводов и передвижных устройств (тележки и насосы).
- Коммутация без отключения питания приборов (для исполнений до 60 В);
- Механическая защита от соединения вилки с розеткой разного номинального напряжения;
- Совместимость с широким рядом кабелей и металлорукавов;
- Цветовая индикация для визуального определения вилок и разъемов одного типа;
- Корпус изготовлен из нержавеющей стали (316 AISI), устойчив к воздействию агрессивных сред, щелочей, капель серной и соляной кислоты;
- Защита от механических повреждений, выдерживает удар до 7 Дж;
- Высокая степень защиты от влаги и пыли IP66;
- Малые габариты и вес.
Штекерные контакты закреплены во взрывозащищённом корпусе, обеспечивающим взрывозащиту во время соединений и разъединений разъёмов.
Встраиваемые розетки РГМКВ и встраиваемые вилки ВГМКВ могут устанавливаться в Ex d и Ex e корпуса.
Взрывозащищенные штепсельные соединения могут применяться для неискробезопасных и искробезопасных электрических цепей. Совместный ввод искробезопасных и неискробезопасных электрических цепей в одно штепсельное соединение не допускается.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex db e IIC T6 Gb 0Ex ia IIC T6 Ga 1Ex ib IIC T6 Gb Ex tb IIIC T52°C DbКатегория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль
-55...+75 ( для 1Ex db e IIC T6 Gb, 0Ex ia IIC T6 Ga, 1Ex ib IIC T6 Gb)
2 А (для исполнения /ТЕРМО)
С термозащитой: Макс. 20 А
Вилка ВГМК для небронированного кабеля
Вилка ВГМК для бронированного кабеля
Вилка ВГМК с опцией /МР
| Наименование | Ток,А | Напряжение В | Кол-во полюсов | Габаритные размеры | Тип присоединяемого кабеля | Диаметр присоединяемого кабеля, мм | Наименование металлорукава | ||
| A | B | Внутренний | Внешний | ||||||
| ВГМК-24DC-7-Н | 10 | 24DC | 7 | 118 | 41 | Небронированный | 6-18 | - | |
| ВГМК-36AC-7-Н | 10 | 36AC | 7 | 118 | 41 | Небронированный | |||
| ВГМК-127AC-7-Н | 10 | 127AC | 7 | 118 | 41 | Небронированный | |||
| ВГМК-230AC-7-Н | 10 | 230AC | 7 | 118 | 41 | Небронированный | |||
| ВГМК-24DC-7-О | 10 | 24DC | 7 | 154 | 41 | Бронированный | 6-18 | 9-25 | |
| ВГМК-36AC-7-О | 10 | 36AC | 7 | 154 | 41 | Бронированный | |||
| ВГМК-127AC-7-О | 10 | 127AC | 7 | 154 | 41 | Бронированный | |||
| ВГМК-230AC-7-О | 10 | 230AC | 7 | 154 | 41 | Бронированный | |||
| ВГМК-24DC-7-Н/МР20 | 10 | 24DC | 7 | 145 | 41 | Небронированный | 6-17 | Р3-ЦХ 20, МРПИ 20 | |
| ВГМК-36AC-7-Н/МР20 | 10 | 36AC | 7 | 145 | 41 | Небронированный | |||
| ВГМК-127AC-7-Н/МР20 | 10 | 127AC | 7 | 145 | 41 | Небронированный | |||
| 10 | 230AC | 7 | 145 | 41 | Небронированный | ||||
| ВГМК-24DC-7-Н/МР25 | 10 | 24DC | 7 | 145 | 41 | Небронированный | Р3-ЦХ 25, МРПИ 25 | ||
| ВГМК-36AC-7-Н/МР25 | 10 | 36AC | 7 | 145 | 41 | Небронированный | |||
| ВГМК-127AC-7-Н/МР25 | 10 | 127AC | 7 | 145 | 41 | Небронированный | |||
| ВГМК-230AC-7-Н/МР25 | 10 | 230AC | 7 | 145 | 41 | Небронированный | |||
Разъем РГМК для небронированного кабеля
Разъем РГМК для бронированного кабеля
Разъем РГМК с опцией /МР
| Наименование | Ток,А | Напряжение В | Количество полюсов | Габаритные размеры | Тип присоединяемого кабеля | Диаметр присоединяемого кабеля, мм | Наименование металлорукава | ||
| А | B | Внутренний | Внешний | ||||||
| РГМК-24DC-7-Н | 10 | 24DC | 7 | 96 | 41 | Небронированный | 6-18 | - | |
| РГМК -36AC-7-Н | 10 | 36AC | 7 | 96 | 41 | Небронированный | |||
| РГМК -127AC-7-Н | 10 | 127AC | 7 | 96 | 41 | Небронированный | |||
| РГМК -230AC-7-Н | 10 | 230AC | 7 | 96 | 41 | Небронированный | |||
| РГМК -24DC-7-О | 10 | 24DC | 7 | 133 | 41 | Бронированный | 6-18 | 9-25 | |
| РГМК -36AC-7-О | 10 | 36AC | 7 | 133 | 41 | Бронированный | |||
| РГМК -127AC-7-О | 10 | 127AC | 7 | 133 | 41 | Бронированный | |||
| РГМК -230AC-7-О | 10 | 230AC | 7 | 133 | 41 | Бронированный | |||
| РГМК -24DC-7-Н/МР20 | 10 | 24DC | 7 | 123 | 41 | Небронированный | 6-17 | Р3-ЦХ 20, МРПИ 20 | |
| РГМК -36AC-7-Н/МР20 | 10 | 36AC | 7 | 123 | 41 | Небронированный | |||
| РГМК -127AC-7-Н/МР20 | 10 | 127AC | 7 | 123 | 41 | Небронированный | |||
| РГМК -230AC-7-Н/МР20 | 10 | 230AC | 7 | 123 | 41 | Небронированный | |||
| РГМК -24DC-7-Н/МР25 | 10 | 24DC | 7 | 123 | 41 | Небронированный | Р3-ЦХ 25, МРПИ 25 | ||
| РГМК -36AC-7-Н/МР25 | 10 | 36AC | 7 | 123 | 41 | Небронированный | |||
| РГМК -127AC-7-Н/МР25 | 10 | 127AC | 7 | 123 | 41 | Небронированный | |||
| 10 | 230AC | 7 | 123 | 41 | Небронированный | ||||
Встраиваемый разъем РГМКВ
Встраиваемая вилка ВГМКВ
| Наименование | Ток,А | Напряжение В | Количество полюсов | Габаритные размеры | Размер резьбы, M | Тип присоединительной резьбы | |
| А | B | ||||||
| ВГМКВ-24DC-7-2М | 10 | 24DC | 7 | 89 | 41 | М25х1,5 | Метрическая |
| ВГМКВ-36AC-7-2М | 10 | 36AC | 7 | 89 | 41 | ||
| 10 | 127AC | 7 | 89 | 41 | |||
| ВГМКВ-230AC-7-2М | 10 | 230AC | 7 | 89 | 41 | ||
| РГМКВ-24DC-7-2М | 10 | 24DC | 7 | 60 | 41 | ||
| РГМКВ-36AC-7-2М | 10 | 36AC | 7 | 60 | 41 | ||
| РГМКВ-127AC-7-2М | 10 | 127AC | 7 | 60 | 41 | ||
| РГМКВ-230AC-7-2М | 10 | 230AC | 7 | 60 | 41 | ||
| X | X | - | X | - | X | - | X | - | X | / | X | -ТУ 27.33.13-042-72453807-2017 | |
| Серия: РГ-разъем, ВГ-вилка | |||||||||||||
| Тип: МК-штепсельный, МКВ-встроенный штепсельный | |||||||||||||
| Коммутационная способность: 24DC, 36AC, 127AC, 230AC | |||||||||||||
| Количество полюсов: 7 – 7 полюсов | |||||||||||||
| Размер и тип присоединительной резьбы: 2M–M25x1.5 (для встраиваемого исполнения) | |||||||||||||
| Тип присоединительного кабеля: Н – небронированный, О – бронированный; | |||||||||||||
| Опции, аксессуары и исполнения |
Пример маркировки: РГМКВ-36AC-7-2М-ТУ 27.33.13-042-72453807-2017
| Напряжение | Вилка | Разъем | Цвет |
| 24DC |  |  | фиолетовый |
| 36AC |  |  | белый |
| 127AC |  |  | желтый |
| 230AC |  |  | синий |
