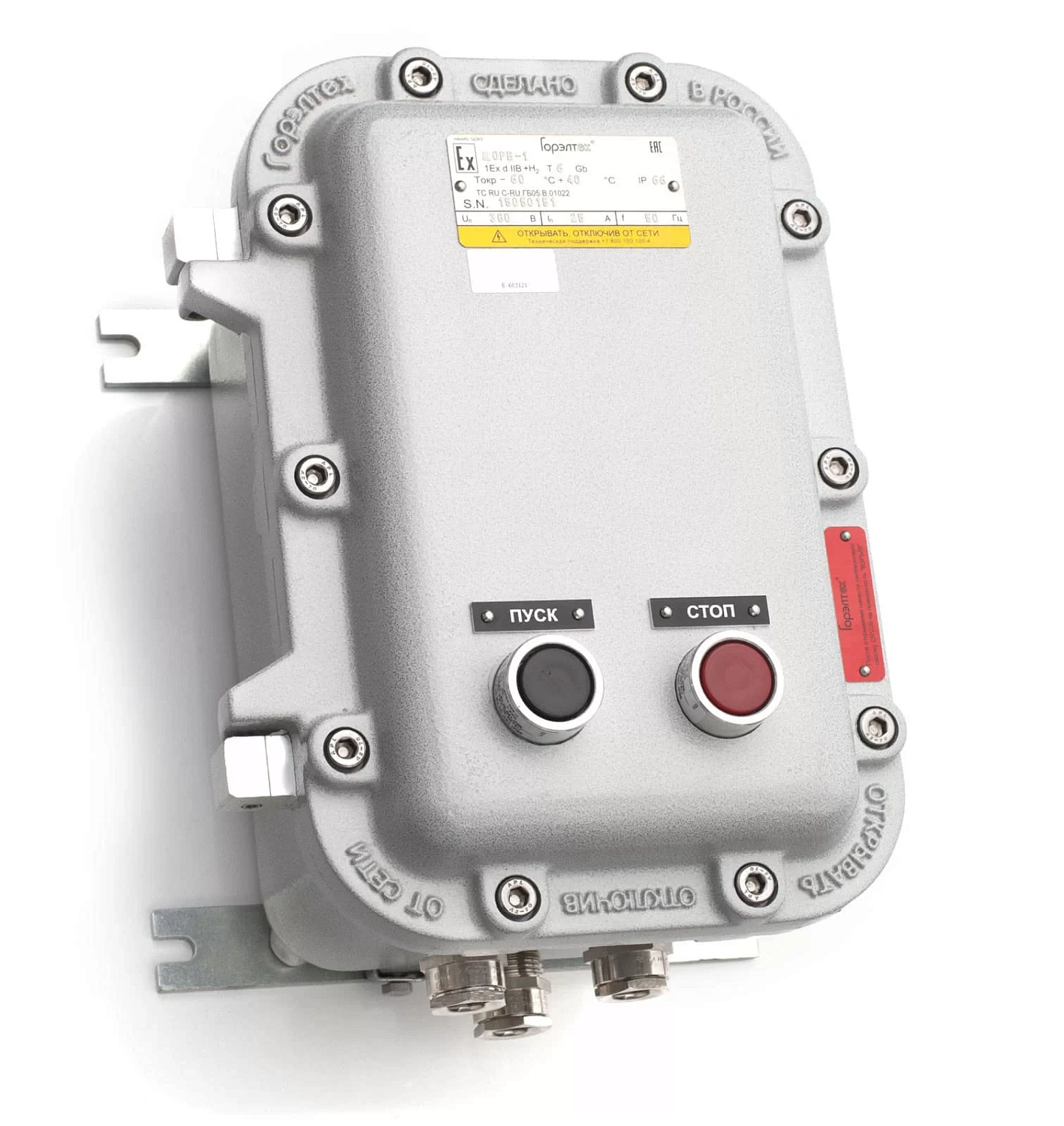

Взрывозащищенный пускатель типа ШГВ...-ПУСК (CCFE-X-ПУСК)
Взрывозащищенный пускатель типа ШГВ...-ПУСК предназначен для местного и/или дистанционного управления электродвигателем в сетях переменного тока электроустановок химической, газовой, нефтяной и других отраслей промышленности, в зонах с потенциально взрывоопасной атмосферой.
Для прямого ввода кабелей или проводов в Exd оболочку пускателя применяются специально разработанные Exd вводы для прямого ввода серии КНВ, КОВ, КНВТН, КНВТВ, КНВМ и с компаундированием серии КНВЗ. Согласно обязательным требованиям характеристика отражена в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает продукцию OOO «ЗАВОД ГОРЭЛТЕХ» уникальной по сравнению с другими компаниями.
Ряд ”гаражных” производителей из различных стран собирают модули коммутации (защита вида Exd) с прямым вводом, устанавливая обычные Exd ввода (нет отраженных данных в сертификате). Данная продукция ВЗРЫВООПАСНА в применении, так как такие вводы во время старения уплотнителя не обеспечивают взрывонепроницаемость.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ
Мы изготавливаем взрывозащищенные пускатели по схеме заказчика с возможностью подключения трубной электропроводки.
Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.
Знак «Х», размещенный после Ех-маркировки устройства указывает, что устройство запрещено использовать во взрывоопасных смесях ацетилена с воздухом.
ВАЖНО ЗНАТЬ
Технический регламент ТР ТС 010/2011 "О безопасности машин и оборудования" .
Приложение 1. Основные требования к безопасности машин и оборудования. Пункт 15 :
«…Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой)…»
Для оборудования, предназначенного для работы при отрицательных температурах окружающей среды или в условиях агрессивных окружающих сред элементы управления оборудования должны быть увеличенного размера, т.к. пользователь работает с оборудованием в рукавицах или защитных перчатках. Применение элементов управления неудовлетворяющих данному требованию недопустимо.
Маркировка взрывозащиты:
1Ex db IIС T6...T5 Gb X 1Ex db IIB+H2 T6...T5 Gb Ex tb IIIC T85°С...T100°С Db PB Ex d I MbРН1/РН2
Категория II по подгруппе газов IIA, IIB+H2, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС
ТУ 3400-005-72453807-07 ТУ 27.12.31-048-72453807-2017
-60...+60 (Т5/Т100°С)
-20...+55 (для рудничного взрывозащищенного исполнения)
-60...+60 (для рудничного нормального и общепромышленного исполнений)
| Типоразмер корпуса | Размеры, мм | Масса копруса, кг | |||||||||||||
| Внешние | Внутренние | Станд. крепление | Крепление скобами | ||||||||||||
| A | B | C | a | b | c | S | S1 | d | e | f | D | E | F | ||
| ШГВ302021-ПУСК | 304 | 204 | 211 | 240 | 140 | 163 | 14 | 14 | 230 | 130 | М8 | 230 | 210 | 9 | 8,6 |
| ШГВ362821-ПУСК | 364 | 284 | 215 | 300 | 220 | 157 | 20 | 14 | 290 | 210 | М8 | 290 | 290 | 9 | 14,97 |
| ШГВ423222-ПУСК | 433 | 333 | 224 | 361 | 261 | 165 | 20 | 14 | 350 | 250 | М10 | 350 | 330 | 11 | 29,8 |
| ШГВ573931-ПУСК | 574 | 394 | 318 | 491 | 311 | 249 | 24 | 20 | 360 | 236 | М10 | 360 | 355 | 11 | 46,7 |
| ШГВ573926-ПУСК | 574 | 394 | 268 | 491 | 311 | 199 | 24 | 19 | 360 | 236 | М10 | 360 | 376 | 11 | 42,3 |
| ШГВ654526-ПУСК | 650 | 450 | 265 | 570 | 370 | 150 | 16 | 16 | 550 | 350 | М10 | 550 | 446 | 11 | 51,6 |
| ШГВ | X | - | ПУСК | - | Д | - | X | Р | Т | - | Х | - | Х | - | Х | Х | (А) | / | X | – ТУ 27.12.31-048-72453807-2017 | |||||
| Название изделия | |||||||||||||||||||||||||
| Размер корпуса (6 цифр) | |||||||||||||||||||||||||
| Дистанц-е управление (или не ставится) | |||||||||||||||||||||||||
| Номинальный ток, А | |||||||||||||||||||||||||
| Реверсивный (или не ставится) | |||||||||||||||||||||||||
| Тепловое реле (или не ставится) | |||||||||||||||||||||||||
| Номинальное напряжение катушки, В | |||||||||||||||||||||||||
| Ток установки теплового реле, А | |||||||||||||||||||||||||
| Кол-во кабельных вводов | |||||||||||||||||||||||||
| Тип кабельных вводов | |||||||||||||||||||||||||
| Обозначение стороны расположения кабельных вводов | |||||||||||||||||||||||||
| Опции, аксессуары и исполнения |
Пример заказа: ШГВ302021-ПУСК-9Т-220-8-2КОВ1(Г) -ТУ 27.12.31-048-72453807-2017
Пускатель на базе корпуса ЩОРВ302021, укомплектованный:
- 1 контактором на 9А
- 1 тепловым реле на 8А
- катушка напряжением 220 В
- 2 кнопками (Пуск, Стоп) для местного управления
- 2 кабельными вводами под бронированый кабель типа КОВ1 (сторона Г)
*Если вы затрудняетесь подобрать размер корпуса по требуемой характеристике, поставьте букву X вместо цифр после названия коробки (ШГВ X-ПУСК).
Система автоматизированного проектирования САПР "ГорэлтЕх"КОД ЗАКАЗА | ОПИСАНИЕ |
| ШГВ302021-ПУСК-9-2КОВ1 | Пускатель взрывозащищенный на 9 А без теплового реле, местное управление, 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-Д-9-3КОВ1 | Пускатель взрывозащищенный на 9 А без теплового реле, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-9Т-2КОВ1 | Пускатель взрывозащищенный на 9 А с тепловым реле, местное управление, 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-Д-9Т-3КОВ1 | Пускатель взрывозащищенный на 9 А с тепловым реле, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-9Р-2КОВ1 | Пускатель взрывозащищенный на 9 А без теплового реле, реверс, местное управление, 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-Д-9Р-3КОВ1 | Пускатель взрывозащищенный на 9 А без теплового реле, реверс, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-9РТ-2КОВ1 | Пускатель взрывозащищенный на 9 А с тепловым реле, реверс, местное управление, 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-Д-9РТ-3КОВ1 | Пускатель взрывозащищенный на 9 А с тепловым реле, реверс, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-12-2КОВ1 | Пускатель взрывозащищенный на 12 А без теплового реле, местное управление, 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-Д-12-3КОВ1 | Пускатель взрывозащищенный на 12 А без теплового реле, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-12Т-2КОВ1 | Пускатель взрывозащищенный на 12 А с тепловым реле, местное управление, 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-Д-12Т-3КОВ1 | Пускатель взрывозащищенный на 12 А с тепловым реле, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-12Р-2КОВ1 | Пускатель взрывозащищенный на 12 А без теплового реле, реверс, местное управление, 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-Д-12Р-3КОВ1 | Пускатель взрывозащищенный на 12 А без теплового реле, реверс, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-12РТ-2КОВ1 | Пускатель взрывозащищенный на 12 А с тепловым реле, реверс, местное управление, 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-Д-12РТ-3КОВ1 | Пускатель взрывозащищенный на 12 А с тепловым реле, реверс, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-18-2КОВ1 | Пускатель взрывозащищенный на 18 А без теплового реле, местное управление, 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-Д-18-3КОВ1 | Пускатель взрывозащищенный на 18 А без теплового реле, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-18Т-2КОВ1 | Пускатель взрывозащищенный на 18 А с тепловым реле, местное управление, 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-Д-18Т-3КОВ1 | Пускатель взрывозащищенный на 18 А с тепловым реле, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-18Р-2КОВ1 | Пускатель взрывозащищенный на 18 А без теплового реле, реверс, местное управление, 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-Д-18Р-3КОВ1 | Пускатель взрывозащищенный на 18 А без теплового реле, реверс, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-18РТ-2КОВ1 | Пускатель взрывозащищенный на 18 А с тепловым реле, реверс, местное управление, 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-Д-18РТ-3КОВ1 | Пускатель взрывозащищенный на 18 А с тепловым реле, реверс, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-25-2КОВ1 | Пускатель взрывозащищенный на 25 А без теплового реле, местное управление, 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-Д-25-3КОВ1 | Пускатель взрывозащищенный на 25 А без теплового реле, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-25Т-2КОВ1 | Пускатель взрывозащищенный на 25 А с тепловым реле, местное управление, 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-Д-25Т-3КОВ1 | Пускатель взрывозащищенный на 25 А с тепловым реле, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-25Р-2КОВ1 | Пускатель взрывозащищенный на 25 А без теплового реле, реверс, местное управление 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-Д-25Р-3КОВ1 | Пускатель взрывозащищенный на 25 А без теплового реле, реверс, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-25РТ-2КОВ1 | Пускатель взрывозащищенный на 25 А с тепловым реле, реверс, местное управление, 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-Д-25РТ-3КОВ1 | Пускатель взрывозащищенный на 25 А с тепловым реле, реверс, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-32-2КОВ1 | Пускатель взрывозащищенный на 32 А без теплового реле, местное управление , 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-Д-32-3КОВ1 | Пускатель взрывозащищенный на 32 А без теплового реле, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-32Т-2КОВ1 | Пускатель взрывозащищенный на 32 А с тепловым реле, местное управление , 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-Д-32Т-3КОВ1 | Пускатель взрывозащищенный на 32 А с тепловым реле, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-32Р-2КОВ1 | Пускатель взрывозащищенный на 32 А без тепл.реле, реверс, местное управление, 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ302021-ПУСК-Д-32Р-3КОВ1 | Пускатель взрывозащищенный на 32 А без теплового реле, реверс, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-32РТ-2КОВ1 | Пускатель взрывозащищенный на 32 А с тепловым реле, реверс, местное управление , 2-а кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-Д-32РТ-3КОВ1 | Пускатель взрывозащищенный на 32 А с тепловым реле, реверс, дистанционное управление, 3-и кабельных ввода КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-40-2КОВ2 | Пускатель взрывозащищенный на 40 А без теплового реле, местное управление, 2-а кабельных ввода КОВ2 диаметр обжимаемого кабеля 15-25 мм |
| ШГВ362821-ПУСК-Д-40-2КОВ2 -1КОВ1 | Пускатель взрывозащищенный на 40 А без теплового реле, дистанционное управление, 1кабельный ввод КОВ2 диаметр обжимаемого кабеля 15-25 мм, 1кабельный ввод КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-40Т-2КОВ2 | Пускатель взрывозащищенный на 40 А с тепловым реле, местное управление, 2-а кабельных ввода КОВ2 диаметр обжимаемого кабеля 15-25 мм |
| ШГВ362821-ПУСК-Д-40Т-2КОВ2-1КОВ1 | Пускатель взрывозащищенный на 40 А с тепловым реле, дистанционное управление, 2-а кабельных ввода КОВ2 диаметр обжимаемого кабеля 15-25 мм, 1кабельный ввод КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-40Р-2КОВ2 | Пускатель взрывозащищенный на 40 А без теплового реле, реверс, местное управление, 2-а кабельных ввода КОВ2 диаметр обжимаемого кабеля 15-25 мм |
| ШГВ362821-ПУСК-Д-40Р-2КОВ2 -1КОВ1 | Пускатель взрывозащищенный на 40 А без теплового реле, реверс, дистанционное управление, 2-а кабельных ввода КОВ2 диаметр обжимаемого кабеля 15-25 мм, 1кабельный ввод КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-40РТ-2КОВ2 | Пускатель взрывозащищенный на 40 А с тепловым реле, реверс, местное управление, 2-а кабельных ввода КОВ2 диаметр обжимаемого кабеля 15-25 мм |
| ШГВ362821-ПУСК-Д-40РТ-2КОВ2 -1КОВ1 | Пускатель взрывозащищенный на 40 А с тепловым реле, реверс, дистанционное управление, 2-а кабельных ввода КОВ2 диаметр обжимаемого кабеля 15-25 мм, 1кабельный ввод КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-50-2КОВ2 | Пускатель взрывозащищенный на 50 А без теплового реле, местное управление, 2-а кабельных ввода КОВ2 диаметр обжимаемого кабеля 15-25 мм |
| ШГВ362821-ПУСК-Д-50-2КОВ2 -1КОВ1 | Пускатель взрывозащищенный на 50 А без теплового реле, дистанционное управление, 2-а кабельных ввода КОВ2 диаметр обжимаемого кабеля 15-25 мм, 1кабельный ввод КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-50Т-2КОВ2 | Пускатель взрывозащищенный на 50 А с тепловым реле, местное управление, 2-а кабельных ввода КОВ2 диаметр обжимаемого кабеля 15-25 мм |
| ШГВ362821-ПУСК-Д-50Т-2КОВ2-1КОВ1 | Пускатель взрывозащищенный на 50 А с тепловым реле, дистанционное управление, 2-а кабельных ввода КОВ2 диаметр обжимаемого кабеля 15-25 мм, 1кабельный ввод КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-50Р-2КОВ2 | Пускатель взрывозащищенный на 50 А без теплового реле, реверс, местное управление, 2-а кабельных ввода КОВ2 диаметр обжимаемого кабеля 15-25 мм |
| ШГВ362821-ПУСК-Д-50Р-2КОВ2 -1КОВ1 | Пускатель взрывозащищенный на 50 А без теплового реле, реверс, дистанционное управление, 2-а кабельных ввода КОВ2 диаметр обжимаемого кабеля 15-25 мм, 1кабельный ввод КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-50РТ-2КОВ2 | Пускатель взрывозащищенный на 50 А с тепловым реле, реверс, местное управление, 2-а кабельных ввода КОВ2 диаметр обжимаемого кабеля 15-25 мм |
| ШГВ362821-ПУСК-Д-50РТ-2КОВ2 -1КОВ1 | Пускатель взрывозащищенный на 50 А с тепловым реле, реверс, дистанционное управление, 2-а кабельных ввода КОВ2 диаметр обжимаемого кабеля 15-25 мм, 1кабельный ввод КОВ1 диаметр обжимаемого кабеля 9-17 мм |
| ШГВ362821-ПУСК-65-2КОВ3 | Пускатель взрывозащищенный на 65 А без теплового реле, местное управление, 2-а кабельных ввода
