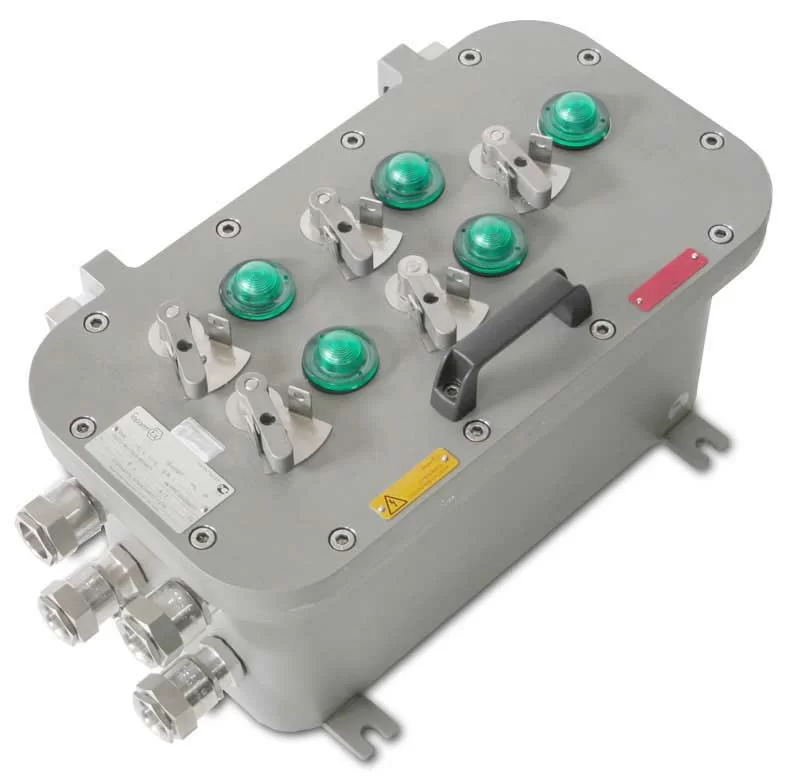

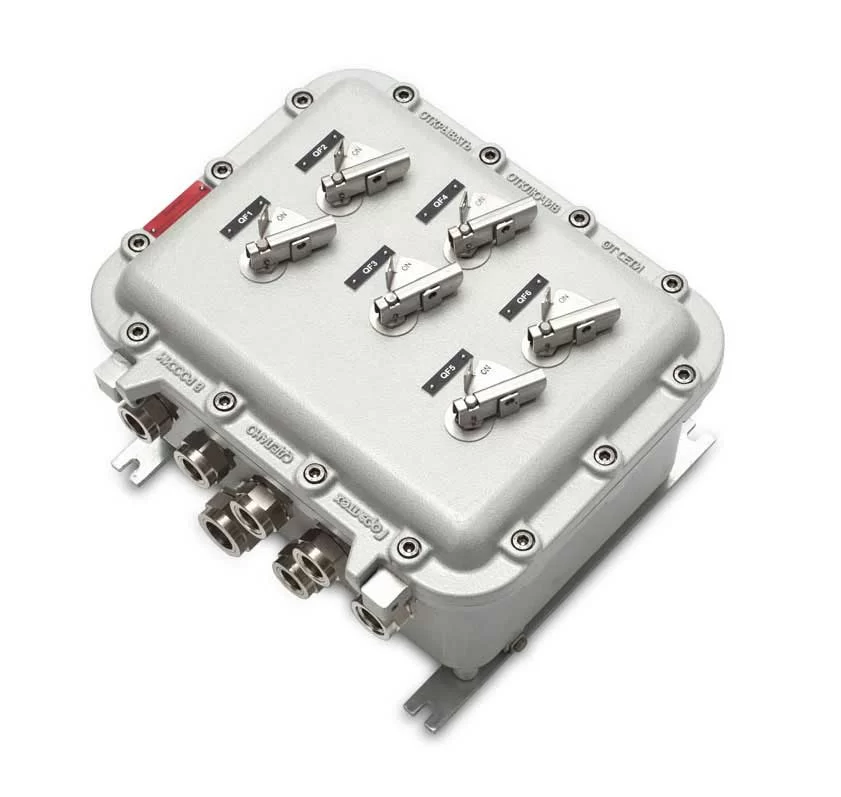

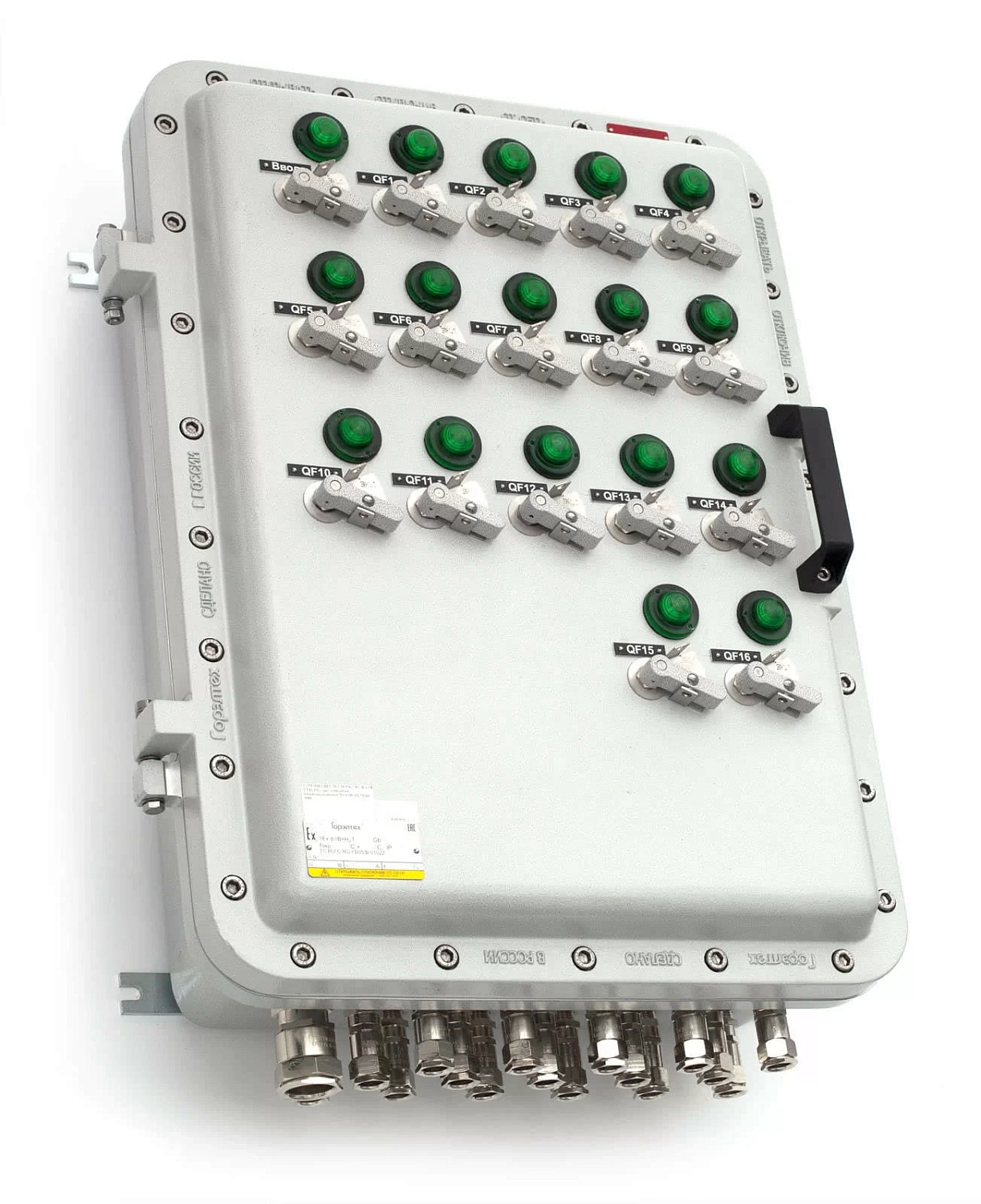

Взрывозащищенные щиты освещения типа ШГВ...-СВЕТ (CCFE-X-СВЕТ)
Взрывозащищенные щиты освещения ШГВ...-СВЕТ предназначены для распределения переменного тока напряжением 380 В, частотой 50Гц, 60 Гц и постоянного тока напряжением 220 В в стационарных осветительных сетях и их защиты во взрывоопасных зонах предприятий химической, нефтеперерабатывающей, газовой и других отраслей промышленности в зонах с потенциально взрывоопасной атмосферой. Щит освещения во взрывонепроницаемой оболочке может применяться во взрывоопасных зонах согласно главе 7.3 «Электроустановки во взрывоопасных зонах» «Правил устройства электроустановок» (ПУЭ) и другим нормативно-техническим документам, определяющим применяемость электрооборудования во взрывоопасных зонах. Щит освещения рассчитан для работы при высоте над уровнем моря до 4300м.
Возможность пломбирования ручек управления щитов освещения OOO «ЗАВОД ГОРЭЛТЕХ» .
Щиты освещения типа ШГВ...-СВЕТ так же могут работать в совместно с управляющим сумеречным реле ДВГ-СВЕТ. Сумеречное реле посылает команду на замыкание или размыкание цепи при достижении установленного порога освещенности, определенного фотоэлементом.
Для прямого ввода кабелей или проводов в Exd оболочку щита освещения применяются специально разработанные Exd вводы для прямого ввода серии КНВ, КОВ, КНВТН, КНВТВ, КНВМ и с компаундированием серии КНВЗ. Согласно обязательным требованиям характеристика отражена в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает продукцию OOO «ЗАВОД ГОРЭЛТЕХ» уникальной по сравнению с другими компаниями.
Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.
Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.
Соответствие стандартам:
Маркировка взрывозащиты:
1Ex db IIC T6...T5 Gb X 1Ex db IIB+H2 T6...T5 Gb Ex tb IIIC T70°С...T100°С Db РВ Ex d I MbРН1/РН2
Категория II по подгруппе газов IIA, IIB+H2, IIC (кроме ацетилена), зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;
Подземные выработки, неопасные по газу (метану) и угольной пыли;
Объекты, поднадзорные РМРС
ТУ 3400-005-72453807-07 ТУ 27.12.31-048-72453807-2017
-20…+55 (рудничное взрывозащищенное исполнение)
-60…+60 (РН1/РН2 и общепромышленное исполнение)
*в зависимости от комплектации устройства
Нержавеющая сталь устойчивая к щелочи, каплям соляной и серной кислоты (/Н)
Для рудничного взрывозащищенного исполнения используются вводные рудничные клеммные коробки с взрывозащитой вида Exd.
| Типоразмер корпуса | Размеры, мм | Макс. кол-во р.у.а.в.*, шт | Макс. кол-во 1-п.а. без р.у.** | Макс. кол-во кнопок и сигнальных ламп | Масса, кг | |||||||||||||
| Внешние | Внутренние | Станд. крепление | Крепление скобами | |||||||||||||||
| A | B | C | a | b | c | S | S1 | d | e | f | D | E | F | |||||
| ШГВ302021-СВЕТ | 304 | 204 | 211 | 240 | 140 | 163 | 14 | 14 | 230 | 130 | М8 | 230 | 210 | 9 | 1 | 5 | 8 | 8,8 |
| ШГВ422221-СВЕТ | 424 | 224 | 213 | 359 | 159 | 165 | 15 | 14 | 350 | 150 | М8 | 350 | 230 | 9 | 6 | 18 | 10 | 13,6 |
| ШГВ362827-СВЕТ | 364 | 284 | 275 | 300 | 220 | 217 | 20 | 14 | 290 | 210 | М8 | 290 | 290 | 9 | 4 | 18 | 15 | 17,25 |
| ШГВ362821-СВЕТ | 364 | 284 | 215 | 300 | 220 | 157 | 20 | 14 | 290 | 210 | М8 | 290 | 290 | 9 | 4 | 18 | 15 | 14,29 |
| ШГВ423229-СВЕТ | 425 | 325 | 297 | 361 | 261 | 233 | 24 | 14 | 350 | 250 | М10 | 350 | 330 | 11 | 6 | 22 | 23 | 25,3 |
| ШГВ423222-СВЕТ | 425 | 325 | 226 | 361 | 261 | 163 | 24 | 14 | 350 | 350 | M10 | 350 | 330 | 11 | 6 | 22 | 23 | 20,7 |
| ШГВ464621-СВЕТ | 461 | 461 | 213 | 391,5 | 391,5 | 150 | 22 | 16,5 | 310 | 310 | M10 | 310 | 460 | 11 | 10 | 29 | 35 | 34,5 |
| ШГВ573931-СВЕТ | 576 | 396 | 318 | 506 | 329 | 247 | 26 | 20 | 360 | 236 | М10 | 360 | 376 | 11 | 11 | 33 | 40 | 48,1 |
| ШГВ573926-СВЕТ | 576 | 396 | 268 | 506 | 326 | 197 | 26 | 20 | 360 | 236 | М10 | 360 | 376 | 11 | 11 | 33 | 40 | 44,4 |
| ШГВ654533-СВЕТ | 650 | 450 | 337 | 570 | 370 | 222 | 16 | 17,5 | 550 | 350 | М10 | 550 | 446 | 11 | 12 | 42 | 37 | 59,5 |
| ШГВ654526-СВЕТ | 650 | 450 | 265 | 570 | 370 | 150 | 16 | 16 | 550 | 350 | M10 | 550 | 446 | 11 | 12 | 42 | 37 | 51,6 |
| ШГВ725235-СВЕТ | 723 | 523 | 359 | 639 | 439 | 246 | 23 | 18,5 | 600 | 400 | M10 | 600 | 505 | 11 | 20 | 63 | 57 | 83,8 |
| ШГВ725224-СВЕТ | 723 | 523 | 249 | 639 | 439 | 136 | 23 | 17 | 600 | 400 | M10 | 600 | 505 | 11 | 20 | 63 | 57 | 71,2 |
| ШГВ896745-СВЕТ | 891 | 671 | 455 | 556 | 776 | 374 | 23 | 29 | 680 | 480 | M16 | 680 | 640 | 14 | 42 | 168 | 60 | 173,9 |
| ШГВ896735-СВЕТ | 891 | 671 | 355 | 556 | 776 | 274 | 23 | 28 | 680 | 480 | M16 | 680 | 640 | 14 | 42 | 168 | 60 | 150 |
* Максимальное количество ручек управления автоматическими выключателями на крышке корпуса.
** Максимальное количество устанавливаемых 1-полюсных автоматических выключателей на номинальный ток до 63A без ручек управления (для 2-полюсных автоматических выключателей количество делится на 2, для 3-полюсных - на 3, и т.д.).
