Характеристики

Производитель

Завод ГОРЭЛТЕХ

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Производитель

Завод ГОРЭЛТЕХ

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Компактные модули коммутации взрывозащищенные ШГВА-УЗО с устройством защитного отключения предназначены для защиты от тока утечки в электрической цепи. При обнаружении устройством в защищаемом участке сети тока утечки (повреждения) на землю, происходит срабатывание устройства, приводящее к отключению защищаемой сети. Устройства серии ШГВА-УЗО имеет 1Р+N или 3Р+N полюсов. Внутренние и внешние болты заземления. Используются зарекомендовавшие себя промышленные серии УЗО Schneider Electric (торговая марка Merlin Gerin), по требованию клиента устанавливаются и другие типы УЗО.

Для прямого ввода кабелей или проводов в Exd оболочку модуля коммутации применяются специально разработанные Exd вводы для прямого ввода серии КНВ, КОВ, КНВТН, КНВТВ, КНВМ и с компаундированием серии КНВЗ. Согласно обязательным требованиям характеристика отражена в сертификате. Это позволяет отказаться от вводной коммутационной коробки, что делает продукцию OOO «ЗАВОД ГОРЭЛТЕХ» уникальной по сравнению с продукцией других компаний.

Полный цикл производства, начиная от литейной оснастки и до получения готовых изделий, осуществляется заводом взрывозащищенного оборудования OOO «ЗАВОД ГОРЭЛТЕХ» на территории Российской Федерации.

ВАЖНО ЗНАТЬ: Ряд ”гаражных” производителей из различных стран собирают модули коммутации (защита вида Exd) с прямым вводом, устанавливая обычные Exd ввода (нет отраженных данных в сертификате). Данная продукция ВЗРЫВООПАСНА в применении, так как такие вводы во время старения уплотнителя не обеспечивают взрывонепроницаемость.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Соответствие стандартам:

ГОСТ 14254-2015, ГОСТ 31610.0-2014, ГОСТ IEC 60079-1-2013, ГОСТ IEC 60079-31-2013, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004, ГОСТ 12.2.007.0-75. ССБТ, ГОСТ 24754-2013, ГОСТ 30852.0-2002, ГОСТ 30852.20-2002, ТР ТС 012/2011, ТР ТС 004/2011, ТР ТС 020/2011

Сертификаты:

Маркировка взрывозащиты:

1Ex db IIC T6...T5 Gb

Ex tb IIIC T85°С ...T100°С Db

Маркировка рудничного оборудования:

РВ Ex d I Mb (по согласованию)

Защита:

IP66/IP67

Установка:

Категория I по рудничному газу и пыли;
Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль;

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.АА87.В.00580/20

IECEx CCVE 19.0007X

EESF 19 ATEX 073X

Морской регистр СТО №22.05089.120

RU.ОС ВССТ 0116-10.2020

ОГН4.RU.1104.В01534

ТУ 3400-005-72453807-07

ТУ 27.12.31-048-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

Технические данные:

Температура окружающей среды, °С:

-60...+40/+60
-20...+55 (для рудничного оборудования)

Максимальное напряжение, В:

1000/250

Максимальная сила тока, А:

160

Резьба на присоединительных отверстиях:

2 отверстия с метрической резьбой ГОСТ 24705-2004 (другой тип и размер резьбы по требованию)

Покрытие:

Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению. Цвет RAL 7035

Материал корпуса:

Коррозионностойкий модифицированный алюминиево-кремниевый сплав, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный

Класс защиты от поражения электрическим током:

Масса, кг:

Климатическое исполнение:

УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)

3D модели:

Запросить 3D модель

Габариты, опции, аксессуары: ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Для номинального тока до 63А**

Для номинального тока от 80А до 125А**

** Для рудничного взрывозащищенного исполнения используются вводные рудничные клеммные коробки с взрывозащитой вида Exd.

Требуется установка вводного корпуса с переходными клеммами, в случае использования кабелей с жилами сечением более:
- 35 мм² для модульных дифференциальных выключателей нагрузки 25 – 100А.

Типовые устройства защитного отключения ШГВА-УЗО
Маркировка для заказа	Описание
ШГВА-УЗО -2-25-30	Устройство защитного отключения 2 полюса, I_ном=25A, I_утечки=30мА
ШГВА-УЗО -2-25-300	Устройство защитного отключения 2 полюса, I_ном=25A, I_утечки=300мА
ШГВА-УЗО -2-40-30	Устройство защитного отключения 2 полюса, I_ном=40A, I_утечки=30мА
ШГВА-УЗО -2-40-100	Устройство защитного отключения 2 полюса, I_ном=40A, I_утечки=100мА
ШГВА-УЗО -2-40-300	Устройство защитного отключения 2 полюса, I_ном=40A, I_утечки=300мА
ШГВА-УЗО -2-63-30	Устройство защитного отключения 2 полюса, I_ном=63A, I_утечки=30мА
ШГВА-УЗО -2-63-300	Устройство защитного отключения 2 полюса, I_ном=63A, I_утечки=300мА
ШГВА-УЗО -2-80-300	Устройство защитного отключения 2 полюса, I_ном=80A, I_утечки=300мА
ШГВА-УЗО -2-100-300	Устройство защитного отключения 2 полюса, I_ном=100A, I_утечки=300мА
ШГВА-УЗО -4-25-30	Устройство защитного отключения 4 полюса, I_ном=25A, I_утечки=30мА
ШГВА-УЗО -4-25-300	Устройство защитного отключения 4 полюса, I_ном=25A, I_утечки=300мА
ШГВА-УЗО -4-40-30	Устройство защитного отключения 4 полюса, I_ном=40A, I_утечки=30мА
ШГВА-УЗО -4-40-300	Устройство защитного отключения 4 полюса, I_ном=40A, I_утечки=300мА
ШГВА-УЗО -4-63-30	Устройство защитного отключения 4 полюса, I_ном=63A, I_утечки=30мА
ШГВА-УЗО -4-63-100	Устройство защитного отключения 4 полюса, I_ном=63A, I_утечки=100мА
ШГВА-УЗО -4-63-300	Устройство защитного отключения 4 полюса, I_ном=63A, I_утечки=300мА
ШГВА-УЗО -4-80-300	Устройство защитного отключения 4 полюса, I_ном=80A, I_утечки=300мА
ШГВА-УЗО -4-100-30	Устройство защитного отключения 4 полюса, I_ном=100A, I_утечки=30мА
ШГВА-УЗО -4-100-100	Устройство защитного отключения 4 полюса, I_ном=100A, I_утечки=100мА
ШГВА-УЗО -4-100-300	Устройство защитного отключения 4 полюса, I_ном=100A, I_утечки=300мА
ШГВА-УЗО -4-125-30	Устройство защитного отключения 4 полюса, I_ном=125A, I_утечки=30мА
ШГВА-УЗО -4-125-100	Устройство защитного отключения 4 полюса, I_ном=125A, I_утечки=100мА
ШГВА-УЗО -4-125-300	Устройство защитного отключения 4 полюса, I_ном=125A, I_утечки=300мА

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ

МАРКИРОВКА

Моторный привод для дистанционного управления

/ПДУ

Дополнительные контакты (контакт состояния, сигнальный контакт)

/ДК

Термообогрев для автоматики

/ОБОГРЕВ

Внутренняя теплоизоляция

/ТЕПЛОИЗОЛЯЦИЯ

Окрашивание внешней поверхности в цвет по требованию заказчика

/RAL (код)

Сейсмостойкое исполнение

/МШК-64

Приемка заказчика

/ПРИЕМКА

Исполнение для тропиков с защитой от насекомых

/ТЕРМИТЫ

Дренажное устройство для слива конденсата

/ДКУВ

Антиконденсатное покрытие

/АП

ФОРМИРОВАНИЕ ЗАКАЗА

ШГВА-УЗО	-	X	-	Х	-	X	Х	/	Х	– ТУ 27.12.31-048-72453807-2017

										Название изделия
										Кол-во полюсов выключателя
										Ток срабатывания
										Количество кабельных вводов
										Тип кабельных вводов
										Опции, аксессуары и исполнения

Пример заказа: ШГВА-УЗО-2-25-30-2КНВ2 -ТУ 27.12.31-048-72453807-2017
Устройство ШГВА-УЗО, укомплектованное:
- 2-х полюсным устройством защитного отключения (I_ном=25A, I_утечки=30мА), с ручкой управления
- 2-мя кабельными вводами под небронированный кабель КНВ2

Оплата наличными

Оплата наличными возможна при получении товара в офисах компании, в пунктах самовывоза. При курьерской доставке - курьеру во время получения заказа.

Банковская карта

Оплата банковской картой возможна в пунктах самовывоза, в офисах компании, на сайте при покупке товара, также по ссылке, выставленной менеджером.

Оплата СБП

Оплата по qr-коду СБП возможна в пунктах самовывоза, в офисах компании, по счёту с qr-кодом.

Оплата по счёту

Оплата возможна только на основании счета, сформированного и отправленного заказчику продавцом после подтверждения заказа. Счет для оплаты действителен три дня с момента выставления.

Самовывоз

г. Мытищи, Московская область, Волковское шоссе, владение 5А, строение 1, офис №4-4
г. Екатеринбург, ул. Новостроя, стр. 1А, офис 106, 1 этаж
г. Челябинск, ул. Бажова, д. 91
г. Тюмень, ул. Эрвье, д. 10, офис 7
г. Астана, шоссе Алаш, д. 22, офис 102, 1 этаж

Курьерская доставка по городу Москва

В пределах МКАД: 300 рублей.
Заказ, согласованный до 15:00, доставляется на следующий день.
За МКАД: от 450 рублей (стоимость зависит от удаленности).
Заказ, согласованный до 15:00, доставляется на следующий день.

Курьерская доставка в регионы

Доставка осуществляется логистическими компаниями по согласованию с клиентом. Стоимость и сроки доставки зависят от региона и веса отправления и рассчитываются индивидуально в каждом конкретном случае.

СДЭК: курьером до двери или в ПВЗ

Доставка СДЭК осуществляется только по 100% предоплате. Курьером до двери или в пункт самовывоза на выбор.

Сроки и стоимость доставки зависят от региона.
Трек-номер будет отправлен вам на адрес электронной почты, указанный при оформлении заказа.
Отследить свою посылку вы можете на сайте СДЭК или воспользовавшись их мобильным приложением.

Почта России

От 200 рублей.
Доставка от 3х дней.
Трек-номер будет отправлен Вам в СМС.
Отследить свою посылку вы можете на сайте Почты России.

Яндекс курьер

От 300 рублей.
Доставка от 3х дней.
Ссылка для отслеживания будет направлена Вам в СМС.
В настоящий момент доставка Я.Курьер осуществляется только по 100% предоплате

Фотогалерея

Назад к списку

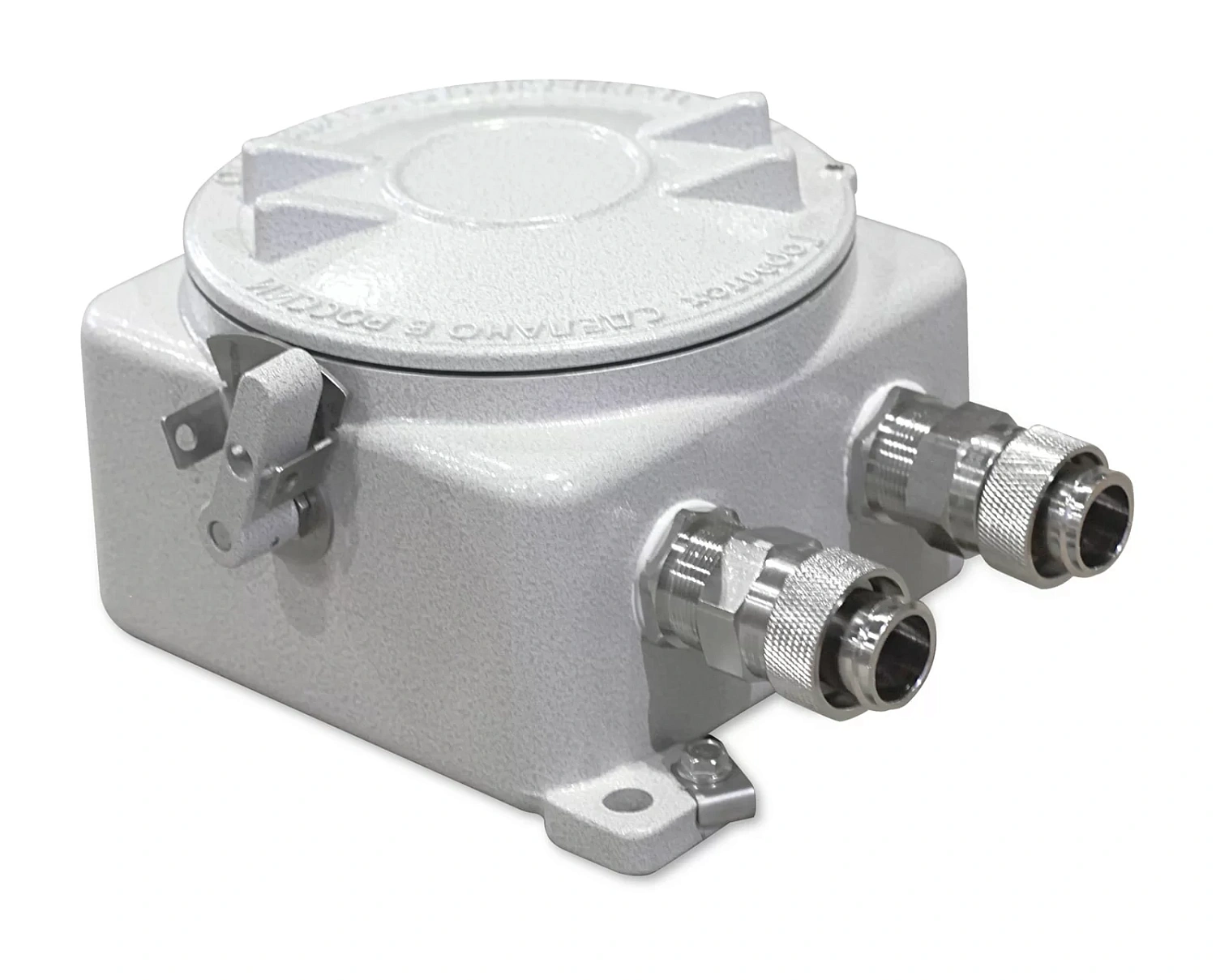

Компактный модуль коммутации взрывозащищенный ШГВА-УЗО (CCA-УЗО) с устройством защитного отключения
