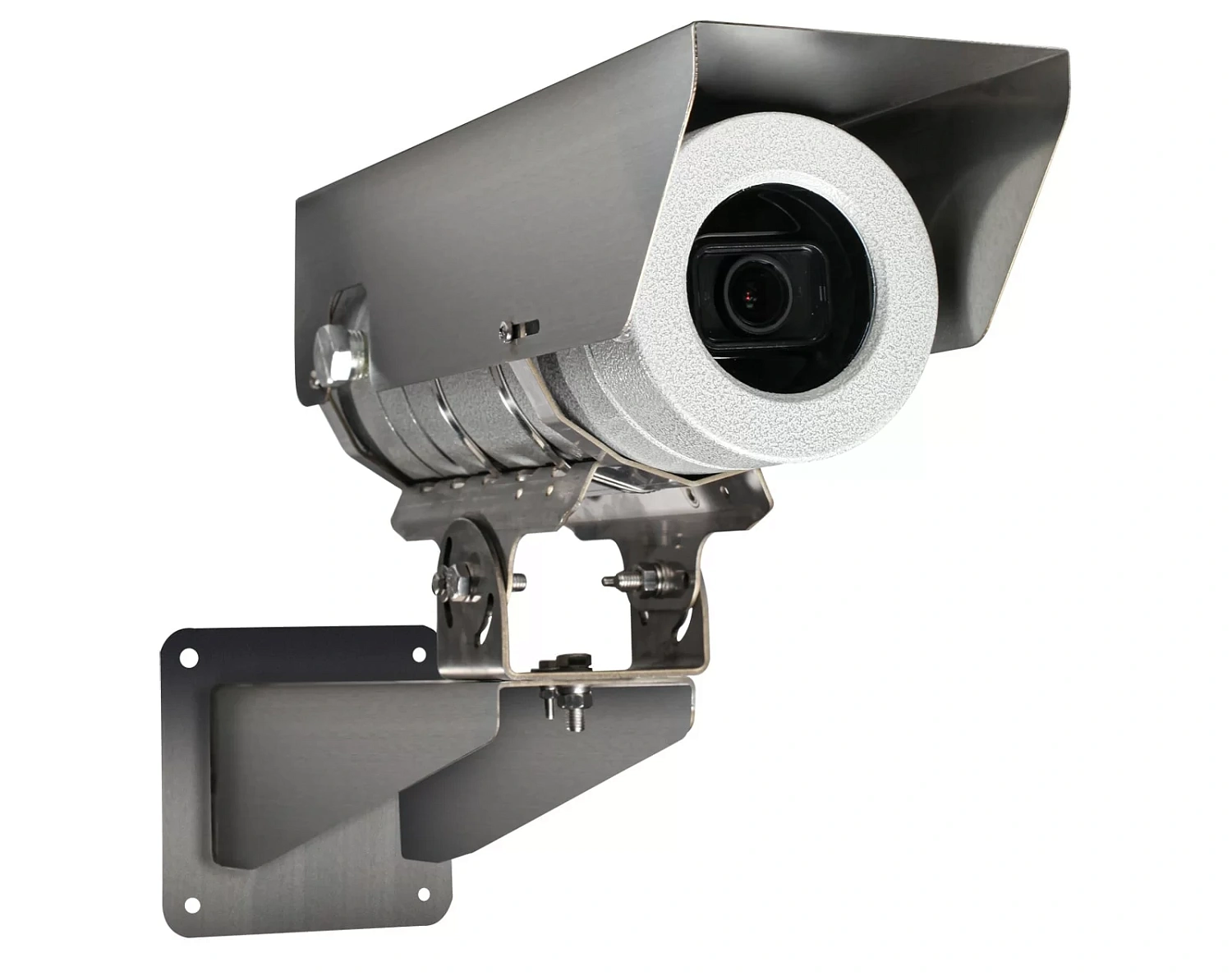

Взрывозащищенные термокожухи серии ВНГ-1 (CSP) для видеокамер

Взрывозащищенные термокожухи серии ВНГ-1 используются в составе систем видеонаблюдения с целью обеспечения охраны, безопасности и контроля за технологическими процессами взрывоопасных и агрессивных производств, в том числе, в шахтах опасных по газу и пыли. Взрывозащищенные термокожухи серии ВНГ-1 предназначены для защиты общепромышленных аналоговых и IP-видеокамер с фиксированным объективом, вариообъективом или трансфокатором (функцией оптического приближения/удаления) от неблагоприятных воздействий окружающей среды и установки их в условиях взрыво- и пожароопасных зон внутри и вне помещений. Кожух спроектирован как взрывонепроницаемая оболочка с видом защиты Exd. Tермокожухи так же предназначены для эксплуатации во взрывоопасных смесях пыли, паров и газов с воздухом, с содержанием в атмосфере коррозионноактивных агентов.

Взрывозащищенные корпуса серии ВНГ-1 для видеокамер со степенью защиты IP66 гарантируют стабильную работу установленного внутри оборудования видеонаблюдения в сложных климатических условиях. Благодаря защите IP66, корпус надежно защищает камерный блок и трансфокатор от пыли, дождя и других атмосферных осадков. Опционально встраиваемая система обогрева позволяет обогревать смотровое окно и электронику внутри корпуса /ОБОГРЕВ и работать устройству в диапазоне температур до -60 °С.

Корпус камеры представляет единый готовый собранный блок со встроенной распределительной коробкой, позволяет легко подключаться к выходам телекамеры. Корпус камеры позволяет устанавливать до 5-и независимых кабельных вводов, что позволяет подключать раздельные линии аварийного и основного электропитания, передачи данных, электрообогрев, внешний инфракрасный прожектор и др. Кроме того, имеется достаточно места для различных модулей или дополнительной проводки на случай последовательного подключения нескольких камер или прожекторов. Термокожухи серии ВНГ-1 имеют различные размеры что позволяет подобрать оптимальный размер кожуха с необходимым полезным объемом (габаритный размер на чертеже "ØВ x D"). Специальные корпуса ВНГ-1-10 предназначены для установки миниатюрных видеокамер с различными объективами, в зависимости от требований. При этом элементы видеокамеры устанавливаются в область распределительной коробки (габаритный размер "Е").

Конструкция взрывозащищенного корпуса серии ВНГ-1 для видеокамер обеспечивает простоту его установки на объекте наблюдения без использования дополнительных приспособлений. Возможны два варианта монтажа видеокамеры: крепления на стену и крепления на потолок. Оба вида крепления выполнены на поворотных кронштейнах из оцинкованной стали, позволяющие точно позиционировать видеокамеры на объект наблюдения. По тех заданию заказчика изготавливаются кронштейны /РАМА, позволяющие устанавливать взрывозащищенные видеокамеры на стене, столбе, трубе или углах зданий для решения задач видеоконтроля в условиях, когда видеокамеры необходимо расположить как можно выше (наблюдение за периметром объекта или подступами к зданию).

Термокожухи предназначены для установки IP камер, а так же аналоговых видеокамер с цифровыми устройствами видео захвата для использования в составе высокотехнологичных интеллектуальных систем видеонаблюдения, в которых применяются технологии компьютерного зрения. Система видеонаблюдения с технологией компьютерного зрения предназначены для круглосуточного обеспечения безопасности объектов посредством автоматического обнаружения и распознавания целей (людей и автомобили) и передачи в реальном времени видеоинформации о нештатных ситуациях (пожаре, обвале, аварии и др.) оператору системы и автоматического включения аварийного оповещения.

По требованию заказчика, видеокамера устанавливается в термокожух ВНГ-1 на заводе OOO «ЗАВОД ГОРЭЛТЕХ» , что обеспечит надежность и отказоустойчивость устройства.

Область применения - взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Маркировка взрывозащиты:

1Ex db IIС T6…T5 Gb X
Ex tb IIIC T80°С...T100°С Db X
1Ex db [op is T6 Ga] IIС T6…T5 Gb X
Ex tb [op is Da] IIIC T80°С...T100°С Db Х

Защита:

IP66
IK10

Установка:

Категория II по подгруппе газов IIA, IIB, IIC, зоны 1, 2;
Категория III по пыли, взрывоопасные пылевые среды, содержащие летучие частицы, непроводящую и проводящую пыль

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU НА91.В.00167/21

Группа 1 технического наблюдения РМРС

Морской регистр СТО №23.00587.120

ТУ 3400-005-72453807-07

ТУ 26.70.13-044-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

ПОЛЕЗНЫЙ ВНУТРЕННИЙ ОБЪЕМ

Примечание - Термокожухи поставляются в комплекте с типовым кронштейном. При необходимости исполнения кронштейна нетиповых размеров по т.з. заказчика используется опция /СКОБА.
