СПК1хх программируемый контроллер со встроенным сенсорным экраном 7-10”
Сенсорные панельные контроллеры СПК1хх с Ethernet являются развитием линейки СПК1хх. Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.
Преимущества использования
- Разработка алгоритмов управления и визуализации в единой среде программирования.
- Экономия монтажного пространства в шкафу автоматики.
- Снижение общей стоимости системы управления.
Отличительные особенности
- Объединение функций программируемого контролера и панели оператора в одном корпусе (ПЛК+HMI).
- Сенсорный резистивный дисплей 7” (800×480) или 10.2” (1024×600).
- Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт.
- Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, OPC UA (Server), MQTT (Client), SNMP (Manager/Agent), протоколов тепло/электросчетчиков, возможность реализации нестандартных протоколов.
- Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
- Поддержка web-визуализации.
- Интеграция с облачным сервисом OwenCloud.
- Встроенная операционная система Linux.
- Гибко настраиваемый сторожевой таймер (WatchDog).
- Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
- Возможность подключения к СУБД MySQL, MsSQL и PostgreSQL.
- Поддержка GSM/GPRS-модемов.
- Программирование в среде CODESYS V3.5.
- Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.

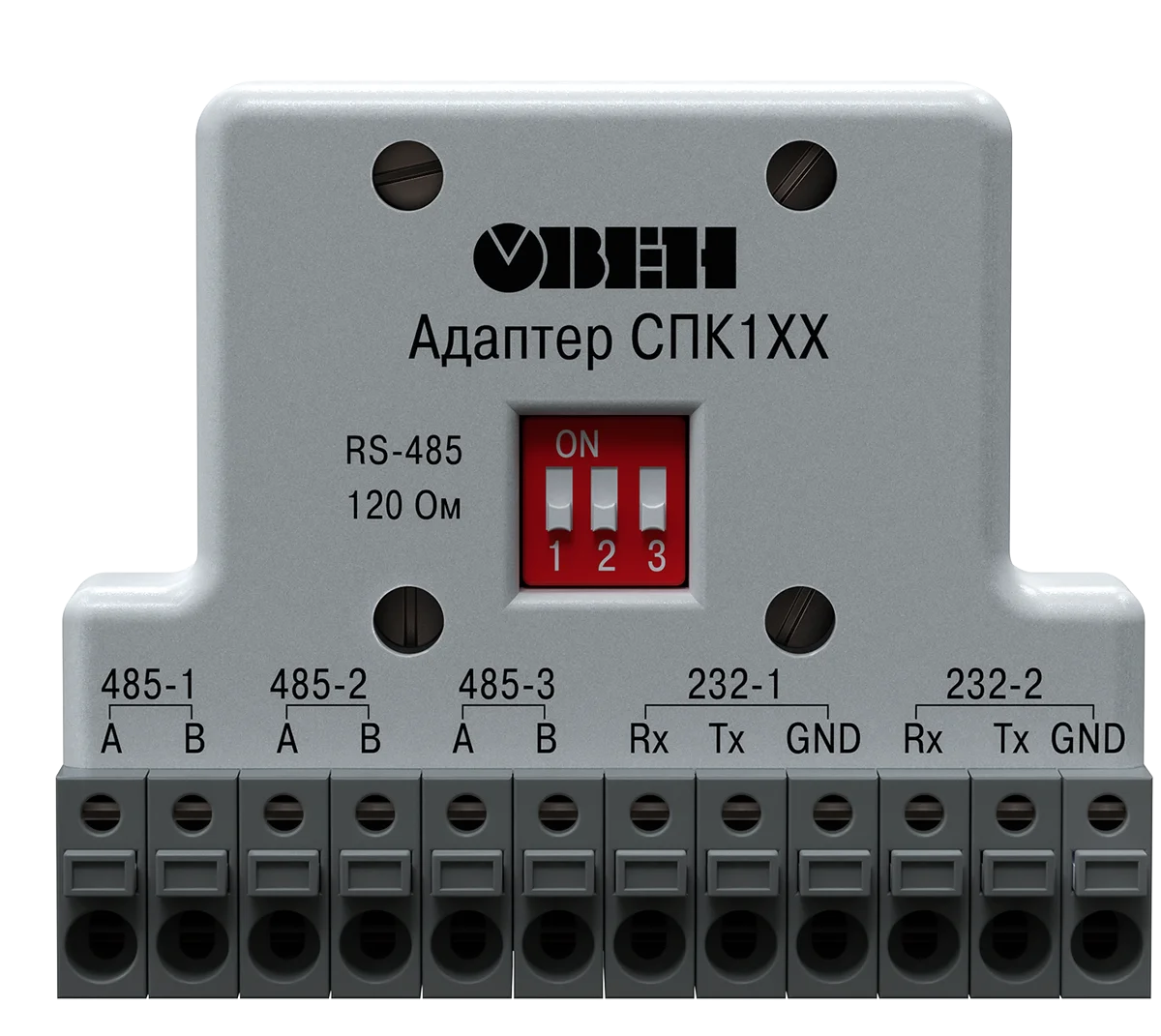

- В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
- Полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов).
- Поддержка прямого подключения устройств через порт USB-A - мышь, клавиатура.
- Степень защиты IP65.
Схема применения СПК1хх
Рекомендуются к использованию
- В системах HVAC
- В сфере ЖКХ (ИТП, ЦТП)
- В АСУ водоканалов
- Для управления климатическим оборудованием
- В сфере производства строительных материалов
Программирование
Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:
- Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
- Интегрированный редактор визуализации и конфигураторы обмена.
- Продвинутые средства отладки и эмуляции.
- Множество библиотек, упрощающих разработку проекта.
- Отсутствие явных ограничений на число используемых переменных, блоков и т.д.
Функциональная схема СПК1хх
| Наименование | Значение | ||
| СПК107 | СПК110 | ||
| Аппаратные характеристики | |||
| Процессор | ARM Cortex™-A8 Core 600 MHz | ||
| Частота, МГц | 600 | ||
| Объем Flash-памяти (eMMC), Мб | 4096 | ||
| Допустимое число циклов перезаписи Flash-памяти, на блок данных | 75 000 | ||
| Оперативная память (DDR3), Мб | 512 | ||
| Память Retain-переменных (MRAM), Кб | 64 | ||
| Часы реального времени (RTC) | Есть, энергонезависимые1 | ||
| Звук | Пьезоизлучатель, с возможностью управления из программы | ||
| Дисплей | |||
| Тип дисплея | TFT LCD | ||
| Тип подсветки | LED (светодиодная подсветка)2 | ||
| Диагональ | 7,0 дюймов | 10,2 дюймов | |
| Разрешение | 800 × 480 пикселей | 1024 × 600 пикселей | |
| Размер пикселя (ширина×высота) | 0,1926 × 0,1790 мм | 0,2775 × 0,2760 мм | |
| Рабочая зона дисплея (ширина×высота) | 154,08 × 85,92 мм | 222,00 × 132,48 мм | |
| Яркость | 300 кд/м2 | 350 кд/м2 | |
| Контрастность | 500:1 | ||
| Угол обзора слева/справа/сверху/снизу | 80/80/60/80° | 65/65/45/65° | |
| Время наработки на отказ подсветки, не менее | 50 000 часов при температуре 25 °C | ||
| Интерфейсы | |||
| COM-порты | 3 × RS-485 (DB9M), 2 × RS-232 (DB9M) – для подключения устройств Гальваническая изоляция отсутствует Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B Все интерфейсы являются независимыми Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Master), протоколы тепло/электросчетчиков3 В комплект поставки входит Адаптер СПК1ХХ, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер имеет встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей. | ||
| Ethernet | 1 × 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации Поддерживаемые протоколы: Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client), SNMP (Manager/Agent) | ||
| USB Device | 1 × USB 2.0 B - для загрузки проектов4 и подключения в режиме Mass Storage Device | ||
| USB Host | 1 × USB 2.0 A - для архивов, импорта файлов рецептов, загрузки проектов и подключения HID-устройств | ||
| SD | 1 × SDHC - для архивов, импорта файлов рецептов, загрузки проектов | ||
| Питание | |||
| Тип питающего напряжения | Постоянное | ||
| Диапазон питающего напряжения, В | 12…28 | ||
| Номинальное напряжение питания, В | 24 | ||
| Макс. пусковой потребляемый ток, А | 14 | ||
| Макс. потребляемая мощность5, Вт | 10 | ||
| Программирование | |||
| Версия ОС | Linux | ||
| Среда программирования | CODESYS V3.5 SP17 Patch 3 | ||
| Корпус | |||
| Конструктивное исполнение | Для щитового крепления | ||
| Тип вентиляции | Естественная вентиляция | ||
| Виброустойчивость | В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут | ||
| Габаритные размеры (ширина × высота × глубина), мм | (204 × 149 × 37) ± 1 | (277 × 200 × 39) ± 1 | |
| Установочные размеры (ширина × высота × глубина), мм | 191 × 137 × 33 | 258 × 177 × 33 | |
| Степень защиты корпуса по ГОСТ14254: | |||
| - с лицевой стороны | IP65 | ||
| - со стороны разъемов | IP20 | ||
| Общие характеристики | |||
| Рабочая температура, °C | 0…60 | ||
| Рабочая влажность, % | 10…90 (без конденсации) | ||
| Температура хранения, °C | -25…+55 | ||
| Масса брутто, кг | 1.2 | 1.5 | |
| Средний срок службы, лет | 12 | ||
| Среднее время наработки на отказ, часов | 50 000 | ||
1Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
2Яркость подсветки может быть изменена программно.
3Имеется возможность реализации нестандартных протоколов.
4Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
5При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
| Наименование | Описание | Цена |
| СПК110 | Диагональ 10,2’’, Ethernet, 3×RS-485, 2×RS-232, USB-Host, USB-Device, слот для SD-карт | 64 904,00 ₽ |
| СПК107 | Диагональ 7’’, Ethernet, 3×RS-485, 2×RS-232, USB-Host, USB-Device, слот для SD-карт | 46 604,00 ₽ |
