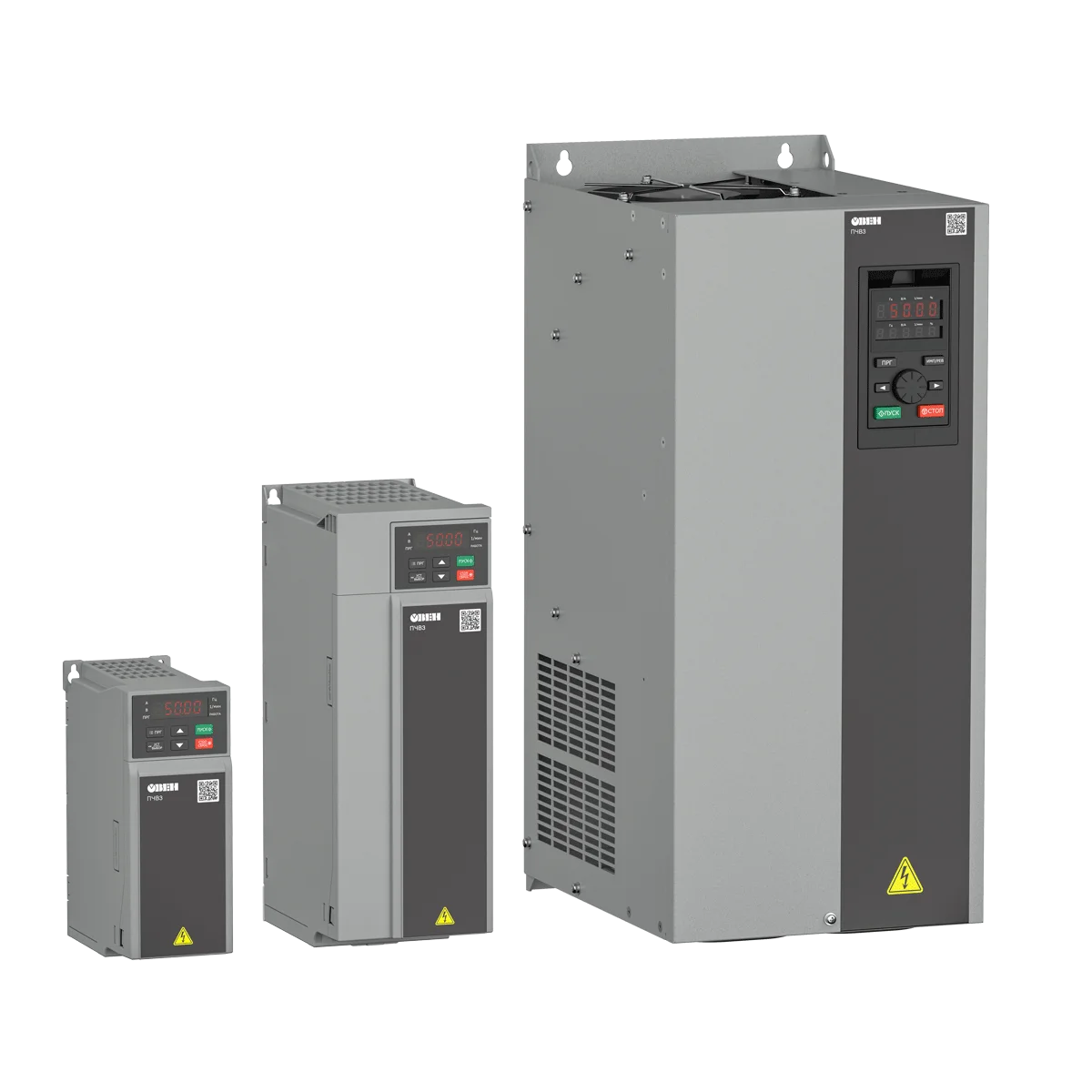

Частотный преобразователь ОВЕН ПЧВ3 [М01]
Преобразователь частоты для вентиляторов и насосов. Подходит для систем отопления, вентиляции, кондиционирования и насосов.

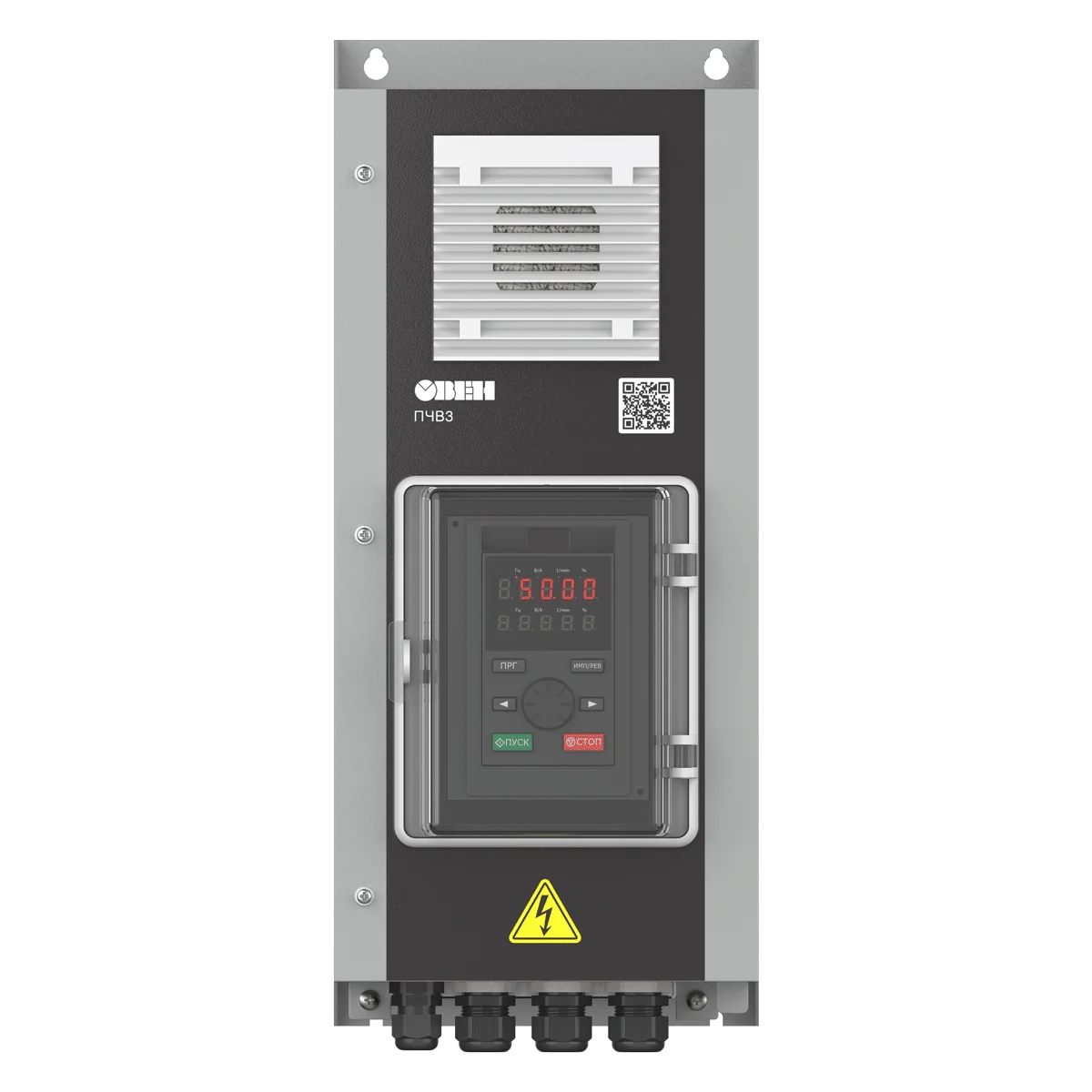

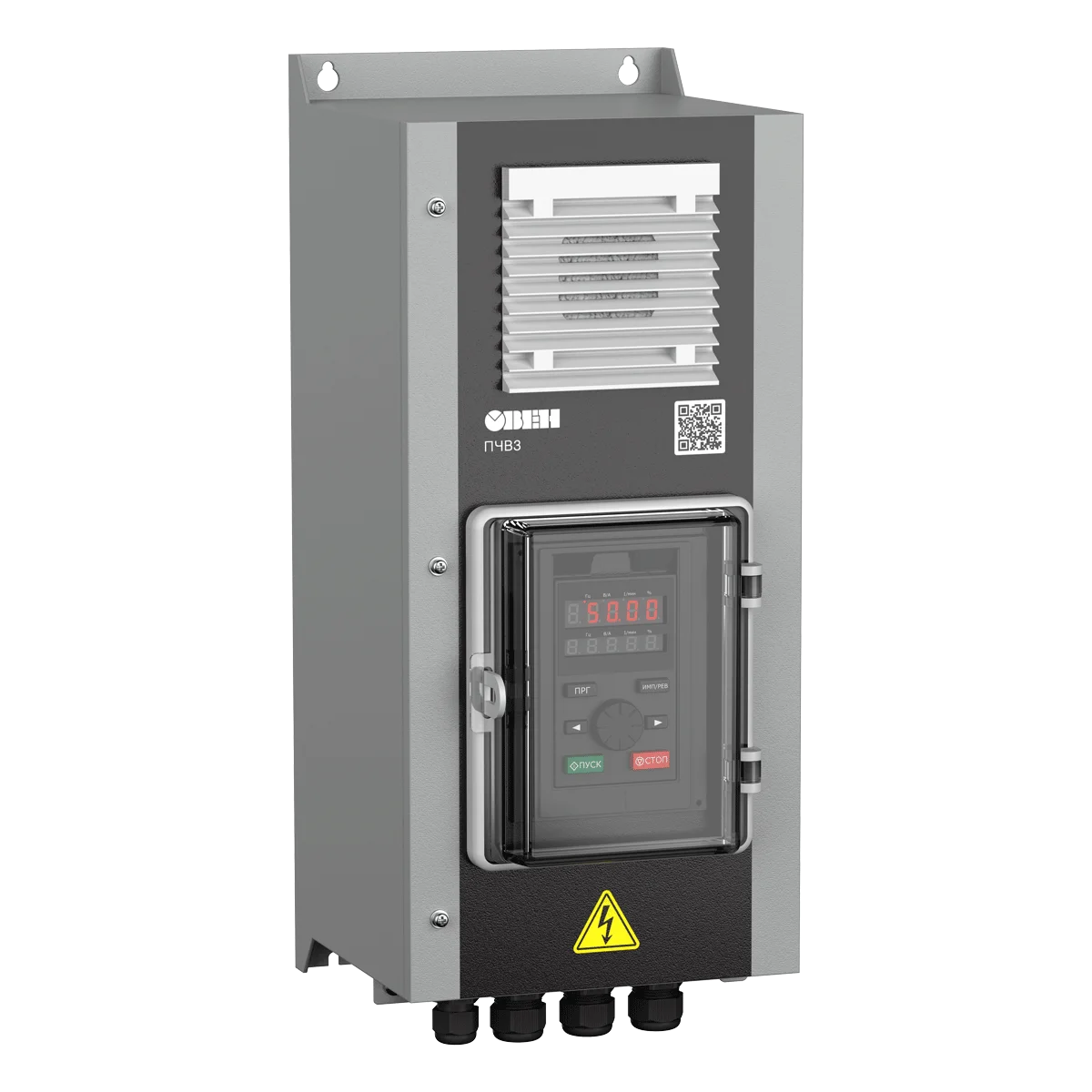

Помимо стандартного исполнения ПЧВ3 со степенью защиты корпуса IP20 новая линейка включает 27 модификаций частотных преобразователей в диапазоне мощностей от 0,75 до 450 кВт со степенью защиты корпуса IP54. Такие преобразователи частоты могут быть установлены в помещениях с повышенным пыле- и влагообразованием без использования шкафа управления, что значительно упрощает монтаж оборудования, не требует создания системы принудительной вентиляции и снижает общие затраты на систему автоматизации.
Основные особенности преобразователя
- Самые компактные ПЧ в своем классе.
- Расширенное климатическое исполнение до 50 °С.
- Монтаж «стенка к стенке» без зазоров.
- Встроенная лицевая панель оператора.
- Быстросъёмный вентилятор охлаждения.
- Повышенный гарантийный срок.
- Удобная интеграция в современные системы управления и диспетчеризации.
- Дополнительные платы расширения:
- для работы с энкодерами (5 В/12 В);
- для работы с резольверами;
- для работы по протоколу PROFIBUS;
- для работы по протоколу PROFINET;
- для работы по протоколу CANopen;
- для работы по протоколу EtherCAT;
- для работы по протоколу Modbus TCP;
- для расширения входов/выходов.
Основные функции преобразователя частоты
- Векторный датчиковый и бездатчиковый, а также скалярный режим управления двигателем
- Автоматическая адаптация двигателя без вращения.
- Автоматическая оптимизация энергопотребления.
- Компенсация нагрузки и скольжения.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
- Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
- Управление по различным интерфейсам – загрузка или настройка ПО, мониторинг состояния ПЧВ.
- Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
- Контроль напряжения сети/цепи АД.
- Перегрузка/перегрев ПЧВ/АД.
- Изоляция/пробой ПЧВ/АД.
- Защита от обрыва фазы питания/фазного провода двигателя;
Основные параметры
- Питание 3×380 В (0,75…450 кВт).
- Выходная частота до 299 Гц.
- Точность поддержания скорости до 0,5 % от фактической (SVC) до 0,01 % от фактической (VC).
- Режимы управления: скалярный (U/f), векторный (VC) и векторный бездатчиковый (SVC).
- Перегрузочная способность: 120 % – в течение 35 секунд, 140 % – в течение 9 секунд и 150 % – в течение 3 секунд.
| Параметр | Значение |
| Питающая сеть | 3×380 В (0,75…450 кВт) |
| Выходное напряжение | 3×380 В (0,75…450 кВт) |
| Выходная частота | 0…299 Гц |
| Режим управления | U/f U/f с раздельным заданием напряжения и частоты Векторное управление без/с обратной связью |
| Перегрузочная способность | 120 % – в течение 35 секунд 140 % – в течение 6 секунд 150 % – в течение 3 секунд |
| Пусковой момент | Векторное управление без о/с: 150 % от 0,25 Гц Векторное управление с о/с: 200 % от 0 Гц |
| Локальная панель оператора | Настройка, монитор параметров, отображение кода ошибки |
| Интерфейс | RS-485 |
| Протокол | Modbus RTU |
| Цифровые входы | 5 (сух. контакт ) |
| Аналоговые входы | 2 (0/4…20 мА и 0…10 В) |
| Цифровые выходы | 1 релейный (~240 В, 3 А в AC и ~30 В, 5 А в DC); 1 транзисторных (=24 В, 50 мА) |
| Аналоговые выходы | 1 (0…10В, 0/4…20 мА) |
| Встроенные регуляторы | ПИД-регулятор Встроенный ПЛК (программный автомат) |
| Класс защиты корпуса | IP20 / IP54 |
| Диапазон рабочих температур | -10…+50 ºС – при влажности < 90 %, при температуре выше 40 ºС – снижение выходных характеристик |
| Температура при хранении и транспортировке | -30...+60 °C |
| Длина моторного кабеля (без внешнего дросселя) | <100 м |
Таблица номинальных значений выходных токов
| Модификация | Источник питания | Номинальный выходной ток, А | Мощность используемого электродвигателя, кВт |
| ПЧВ3-К75-В [М01], ПЧВ3-К75-В-54 [М01] | 3 фазы ~380 В | 3,0 | 0,75 |
| ПЧВ3-1К5-В [М01], ПЧВ3-1К5-В-54 [М01] | 4,0 | 1,5 | |
| ПЧВ3-2К2-В [М01], ПЧВ3-2К2-В-54 [М01] | 6,0 | 2,2 | |
| ПЧВ3-5К5-В [М01], ПЧВ3-5К5-В-54 [М01] | 13,0 | 5,5 | |
| ПЧВ3-7К5-В [М01], ПЧВ3-7К5-В-54 [М01] | 17,0 | 7,5 | |
| ПЧВ3-11К-В [М01], ПЧВ3-11К-В-54 [М01] | 25,0 | 11,0 | |
| ПЧВ3-15К-В [М01], ПЧВ3-15К-В-54 [М01] | 32,5 | 15,0 | |
| ПЧВ3-18К-В [М01], ПЧВ3-18К-В-54 [М01] | 38,0 | 18,5 | |
| ПЧВ3-22К-В [М01], ПЧВ3-22К-В-54 [М01] | 45,0 | 22,0 | |
| ПЧВ3-30К-В [М01], ПЧВ3-30К-В-54 [М01] | 60,0 | 30,0 | |
| ПЧВ3-37К-В [М01], ПЧВ3-37К-В-54 [М01] | 75,0 | 37,0 | |
| ПЧВ3-45К-В [М01], ПЧВ3-45К-В-54 [М01] | 90,0 | 45,0 | |
| ПЧВ3-55К-В [М01], ПЧВ3-55К-В-54 [М01] | 110,0 | 55,0 | |
| ПЧВ3-75К-В [М01], ПЧВ3-75К-В-54 [М01] | 150,0 | 75,0 | |
| ПЧВ3-90К-В [М01], ПЧВ3-90К-В-54 [М01] | 180,0 | 90,0 | |
| ПЧВ3-110К-В [М01], ПЧВ3-110К-В-54 [М01] | 210,0 | 110,0 | |
| ПЧВ3-132К-В [М01], ПЧВ3-132К-В-54 [М01] | 250,0 | 132,0 | |
| ПЧВ3-160К-В [М01], ПЧВ3-160К-В-54 [М01] | 310,0 | 160,0 | |
| ПЧВ3-185К-В [М01], ПЧВ3-185К-В-54 [М01] | 340,0 | 185,0 | |
| ПЧВ3-200К-В [М01], ПЧВ3-200К-В-54 [М01] | 380,0 | 200,0 | |
| ПЧВ3-220К-В [М01], ПЧВ3-220К-В-54 [М01] | 415,0 | 220,0 | |
| ПЧВ3-250К-В [М01], ПЧВ3-250К-В-54 [М01] | 470,0 | 250,0 | |
| ПЧВ3-280К-В [М01], ПЧВ3-280К-В-54 [М01] | 510,0 | 280,0 | |
| ПЧВ3-315К-В [М01], ПЧВ3-315К-В-54 [М01] | 600,0 | 315,0 | |
| ПЧВ3-355К-В [М01], ПЧВ3-355К-В-54 [М01] | 670,0 | 355,0 | |
| ПЧВ3-400К-В [М01], ПЧВ3-400К-В-54 [М01] | 750,0 | 400,0 | |
| ПЧВ3-450К-В [М01], ПЧВ3-450К-В-54 [М01] | 810,0 | 450,0 |
| Наименование | Описание | Цена |
| ПЧВ3-К75-В | Вход 3 фазы, выход 3 фазы, мощность 0,75 кВт, вых. ток. 3 А | 27 023,00 ₽ |
| ПЧВ3-1К5-В | Вход 3 фазы, выход 3 фазы, мощность 1,5 кВт, вых. ток. 4 А | 32 513,00 ₽ |
| ПЧВ3-2К2-В | Вход 3 фазы, выход 3 фазы, мощность 2,2 кВт, вых. ток. 6 А | 37 027,00 ₽ |
| ПЧВ3-5К5-В | Вход 3 фазы, выход 3 фазы, мощность 5,5 кВт, вых. ток. 13 А | 51 179,00 ₽ |
| ПЧВ3-7К5-В | Вход 3 фазы, выход 3 фазы, мощность 7,5 кВт, вых. ток. 17 А | 57 828,00 ₽ |
| ПЧВ3-11К-В | Вход 3 фазы, выход 3 фазы, мощность 11,0 кВт, вых. ток. 25 А | 74 115,00 ₽ |
| ПЧВ3-15К-В | Вход 3 фазы, выход 3 фазы, мощность 15,0 кВт, вых. ток. 32 А | 84 912,00 ₽ |
| ПЧВ3-18К-В | Вход 3 фазы, выход 3 фазы, мощность 18,0 кВт, вых. ток. 38 А | 107 177,00 ₽ |
| ПЧВ3-22К-В | Вход 3 фазы, выход 3 фазы, мощность 22,0 кВт, вых. ток. 45 А | 125 782,00 ₽ |
| ПЧВ3-30К-В | Вход 3 фазы, выход 3 фазы, мощность 30,0 кВт, вых. ток. 60 А | 148 047,00 ₽ |
| ПЧВ3-37К-В | Вход 3 фазы, выход 3 фазы, мощность 37,0 кВт, вых. ток. 75 А | 182 207,00 ₽ |
| ПЧВ3-45К-В | Вход 3 фазы, выход 3 фазы, мощность 45,0 кВт, вых. ток. 90 А | 223 809,00 ₽ |
| ПЧВ3-55К-В | Вход 3 фазы, выход 3 фазы, мощность 55,0 кВт, вых. ток. 110 А | 269 071,00 ₽ |
| ПЧВ3-75К-В | Вход 3 фазы, выход 3 фазы, мощность 75,0 кВт, вых. ток. 150 А | 306 220,00 ₽ |
| ПЧВ3-90К-В | Вход 3 фазы, выход 3 фазы, мощность 90,0 кВт, вых. ток. 180 А | 354 593,00 ₽ |
| ПЧВ3-110К-В | Вход 3 фазы, выход 3 фазы, мощность 110,0 кВт, вых. ток. 210 А | 467 931,00 ₽ |
| ПЧВ3-132К-В | Вход 3 фазы, выход 3 фазы, мощность 132,0 кВт, вых. ток. 250 А | 569 435,00 ₽ |
| ПЧВ3-160К-В | Вход 3 фазы, выход 3 фазы, мощность 160,0 кВт, вых. ток. 310 А | 693 143,00 ₽ |
| ПЧВ3-185К-В | Вход 3 фазы, выход 3 фазы, мощность 185,0 кВт, вых. ток. 340 А | 754 204,00 ₽ |
| ПЧВ3-200К-В | Вход 3 фазы, выход 3 фазы, мощность 200,0 кВт, вых. ток. 380 А | 826 916,00 ₽ |
| ПЧВ3-220К-В | Вход 3 фазы, выход 3 фазы, мощность 220,0 кВт, вых. ток. 415 А | 939 400,00 ₽ |
| ПЧВ3-250К-В | Вход 3 фазы, выход 3 фазы, мощность 250,0 кВт, вых. ток. 470 А | 1 061 278,00 ₽ |
| ПЧВ3-280К-В | Вход 3 фазы, выход 3 фазы, мощность 280,0 кВт, вых. ток. 510 А | 1 173 884,00 ₽ |
| ПЧВ3-315К-В | Вход 3 фазы, выход 3 фазы, мощность 315,0 кВт, вых. ток. 600 А | 1 280 512,00 ₽ |
| ПЧВ3-355К-В | Вход 3 фазы, выход 3 фазы, мощность 355,0 кВт, вых. ток. 670 А | 1 508 530,00 ₽ |
| ПЧВ3-400К-В | Вход 3 фазы, выход 3 фазы, мощность 400,0 кВт, вых. ток. 750 А | 1 705 194,00 ₽ |
| ПЧВ3-450К-В | Вход 3 фазы, выход 3 фазы, мощность 450,0 кВт, вых. ток. 810 А | 2 148 664,00 ₽ |
| ПЧВ3-К75-В-54 | — | 49 349,00 ₽ |
| ПЧВ3-1К5-В-54 | — | 49 898,00 ₽ |
| ПЧВ3-2К2-В-54 | — | 50 813,00 ₽ |
| ПЧВ3-5К5-В-54 | — | 60 146,00 ₽ |
| ПЧВ3-7К5-В-54 | — | 69 052,00 ₽ |
| ПЧВ3-11К-В-54 | — | 87 535,00 ₽ |
| ПЧВ3-15К-В-54 | — | 104 676,00 ₽ |
| ПЧВ3-18К-В-54 | — | 141 825,00 ₽ |
| ПЧВ3-22К-В-54 | — | 147 254,00 ₽ |
| ПЧВ3-30К-В-54 | — | 172 508,00 ₽ |
| ПЧВ3-37К-В-54 | — | 232 532,00 ₽ |
| ПЧВ3-45К-В-54 | — | 237 046,00 ₽ |
| ПЧВ3-55К-В-54 | — | 386 252,00 ₽ |
| ПЧВ3-75К-В-54 | — | 411 750,00 ₽ |
| ПЧВ3-90К-В-54 | — | 465 430,00 ₽ |
| ПЧВ3-110К-В-54 | — | 518 195,00 ₽ |
| ПЧВ3-132К-В-54 | — | 622 200,00 ₽ |
| ПЧВ3-160К-В-54 | — | 750 300,00 ₽ |
| ПЧВ3-185К-В-54 | — | 820 450,00 ₽ |
| ПЧВ3-200К-В-54 | — | 1 110 200,00 ₽ |
| ПЧВ3-220К-В-54 | — | 1 173 640,00 ₽ |
| ПЧВ3-250К-В-54 | — | 1 253 550,00 ₽ |
| ПЧВ3-280К-В-54 | — | 1 405 440,00 ₽ |
| ПЧВ3-315К-В-54 | — | 1 508 530,00 ₽ |
| ПЧВ3-355К-В-54 | — | 1 704 950,00 ₽ |
| ПЧВ3-400К-В-54 | — | 1 936 750,00 ₽ |
| ПЧВ3-450К-В-54 | — | 2 369 850,00 ₽ |
