Саморегулирующийся греющий кабель Fujikura PGS-8-2SJP

Саморегулирующийся греющий кабель Fujikura типа PGS – ленточный электрический нагреватель с параллельными проводниками. Греющая полимерная матрица наносится на лужёные оловом медные шины, состоящих из скрученных проволок. Греющим элементом кабеля является сама матрица, меняющая тепловыделение в зависимости от температуры окружающей среды. Слой термопластичной изоляции из полиуретана, напресованный на тепловыделяющую матрицу, обеспечивают диэлектрическую стойкость, влагоустойчивость, защиту от ударных нагрузок и истирания, а так же защиту от химического воздействия для тепловыделяющей матрицы. Поверх него нанесен слой огнестойкой изоляции из полиолефина. Кабель защищен металлической оплеткой из меди, одновременно обеспечивающей заземление по всей длине кабеля. Внешняя изоляция из модифицированного UV стабилизированного полиолефина обеспечивает дополнительную защиту во влажных или коррозионных средах.

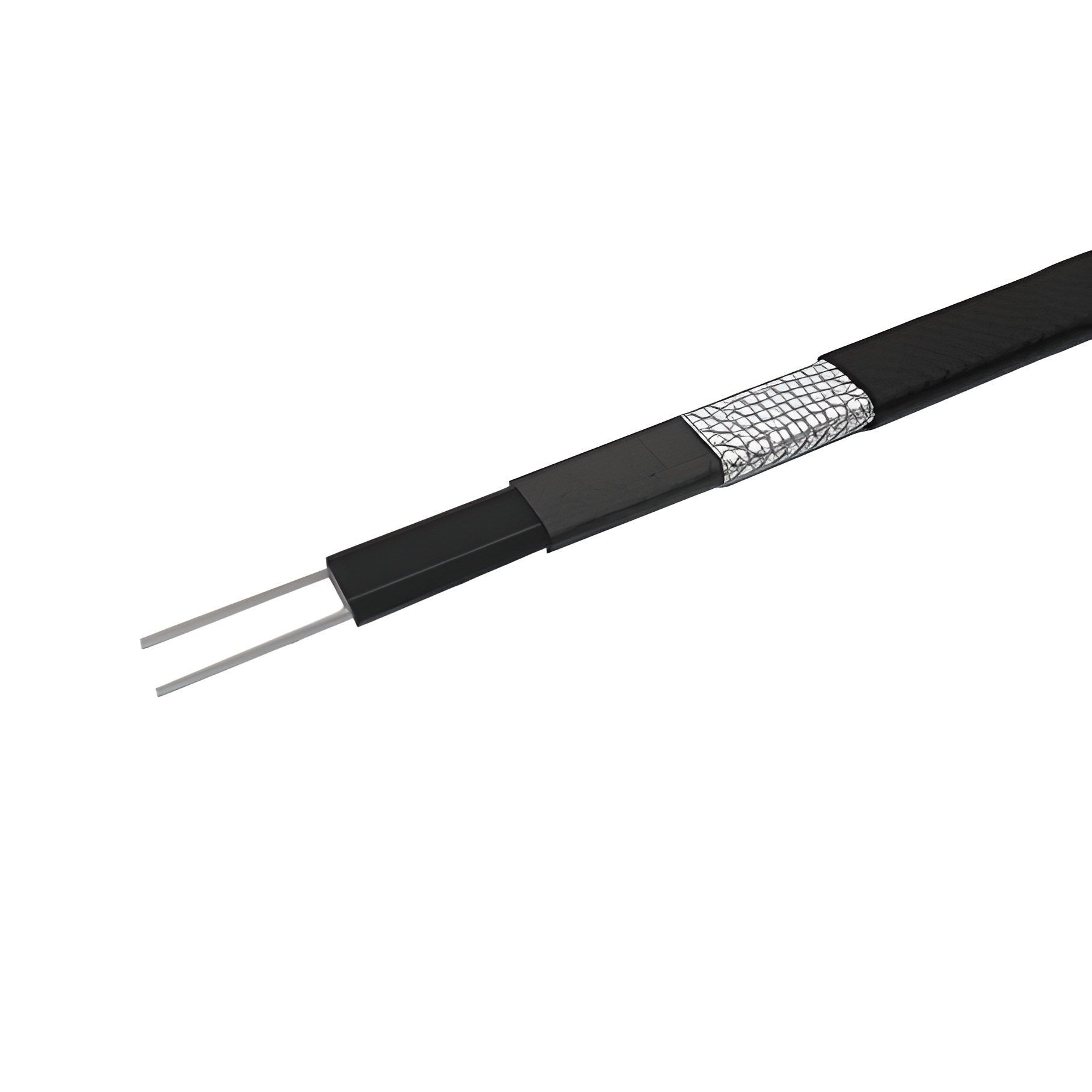

Конструкция

Параллельные шины обеспечивают напряжение по всей длине греющего кабеля, полимерная матрица представляет собой непрерывный греющий элемент. Подобная конструкция позволяет обрезать кабель в любом месте, исключая появление мертвых и холодных зон. Греющий кабель приобретает свои свойства саморегуляции благодаря свойствам проводящей матрицы. По мере возрастания температуры матрицы, в зависимости от температуры окружающей среды и тепловыделения кабеля , количество локальных проводящих связей в матрице уменьшается, автоматически уменьшая тепловыделение. При понижении температуры, количество локальных проводящих связей увеличивается, приводя к увеличению тепловыделения. Это происходит в каждой точке по длине кабеля. Способность саморегулирования дает возможность перехлестывать кабель, при этом не образуется горячих точек и зон локального перегрева.

• Токопроводящие жилы
• Нагревательный элемент
• Внутренняя изоляция из полиуретана, напресованная на матрицу
• Огнестойкая внутрення изоляция из полиолефина
• Металлический экран
• Внешняя изоляция ( полиолефин)

Область применения

Типичные сферы применения данного продукта являются: системы антиобледенения кровель и водостоков, защиты от замерзания, системы поддержания температур в таких объектах, как трубопроводы, ёмкости, системы противопожарной защиты, системы подачи технических жидкостей, воды, возврата конденсата. Кабель предназначен для использования в обычных зонах, неклассифициуемых как взрывоопасные. Области применения – задачи бытового обогрева, гражданское строительство, возможно использование на промышленных объектах.

Модификации кабеля

• SJP - медный покрытый оловом экран с внешней изоляцией из модифицированного полиолефина применяется в условиях повышенной влажности, или при воздействии водных растворов неорганических соединений (фосфаты, хлориды, слабые растворы кислот, карбонаты ) . Так же рекомендуется ее использование при возможности механических повреждений. Цвет внешней изоляции – черный.
